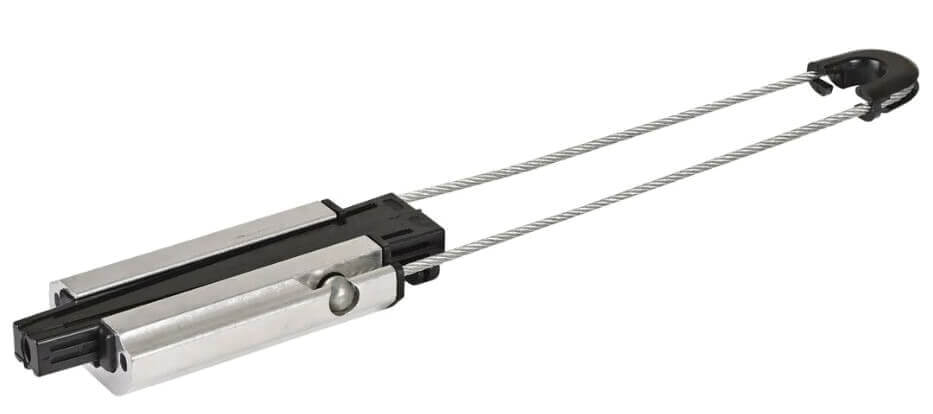

Анкерный зажим РА 1500

Анкерный зажим РА-1500 для анкерного крепления изолированной несущей нулевой жилы в системе самонесущих изолированных проводов СИП-2 (далее – СИП-2) напряжением до 1 кВ на концевых и угловых опорах.

Технические характеристики

Максимальная разрушающая нагрузка: 15 кН.
Сечение жилы: 50–70 мм².
Вес: 0,37 кг.
Температура эксплуатации: от -50° до +60 °C.
Климатическое исполнение (ГОСТ 15150): УХЛ1

Порядок монтажа

Монтаж рекомендуется проводить при температуре окружающей среды не ниже минус 20°С с применением стандартных инструментов.

Последовательность действий:

• освободите один конец тросовой петли анкерного зажима поворотом концевой заделки троса в посадочном гнезде на 90° (1).
• проденьте трос петли через кольцо анкерного кронштейна и вставьте концевую заделку троса обратно в посадочное гнездо (2).
• вытяните пластмассовые клинья зажима из корпуса в сторону тросовой петли до упора, тем самым, раздвигая их в стороны (3).
• завести в зажим между клиньями несущую нулевую жилу СИП-2 (4).
• заклинить несущую нулевую жилу в зажиме поджатием клина рукой (5).
• плавно отпустить трос лебедки - это переводит усилие тяжения СИП-2 с лебедки на анкерный зажим (6).

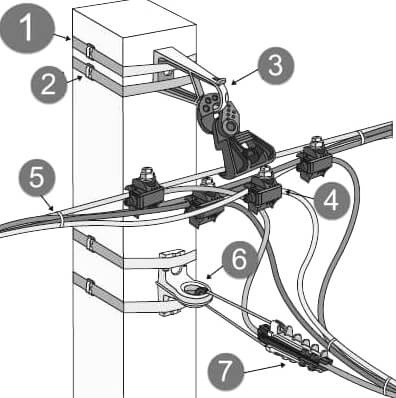

Вариант крепления провода СИП-2 на опоре

Габаритные размеры и чертеж кронштейна РА 1500
