Для монтажа на опоре предохранителя-разъединителя выхлопного типа ПРВТ-10 У1 предоставляются комплекты монтажных частей (КМЧ).
Управляются специальной оперативной штангой с земли (КМЧ № 1…10) или с автовышки (КМЧ № 11).
Работоспособность ПРВТ-10 У1 обеспечивается в условиях:
- высота над уровнем моря - не более 1000 м;
- верхнее рабочее значение температуры окружающего воздуха - плюс 40°С;
- нижнее рабочее значение температуры окружающего воздуха - минус 45°С;
- скорость ветра - не более 40 м/с;
- скорость ветра при оперировании штангой - не более 15 м/с;
- гололед толщиной до 20 мм.
Основные технические параметры:
- Номинальное напряжение: 10 кВ
- Наибольшее рабочее напряжение: 12 кВ
- Номинальный ток основания, 200 А
- Номинальный ток вставки 2; 3,2; 5; 6,3; 8; 10; 16; 20; 25; 31,5; 40; 50; 80; 100; 125; 160; 200 А
выполняются с двумя вариантами время-токовых характеристик:
типа «К» — быстрые;
типа «Т» — медленные; - Тип изоляции - фарфоровая или полимерная
Варианты установки ПРВТ на опоре, схемы КМЧ
Двухполюсная и трехполюсная установка ПРВТ-10 У1 на опоре. КМЧ №1
Установка ПРВТ-10 У1 на концевой опоре А10-1. КМЧ №2
Установка ПРВТ-10 У1 на концевой опоре А10-1 (90°). КМЧ №3
Установка ПРВТ-10 У1 на концевой опоре А10-1 (90°). КМЧ №4

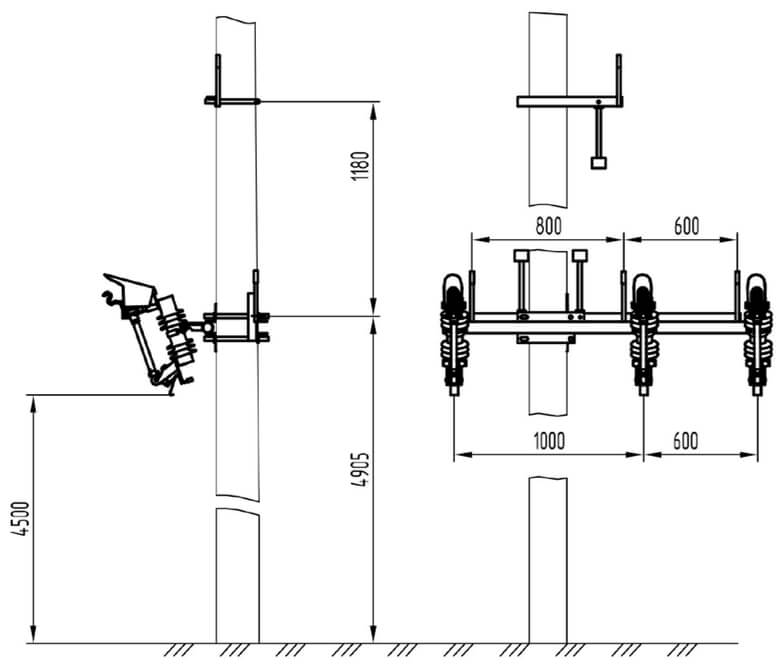

Установка ПРВТ-10 У1 на промежуточной опоре П10-2. КМЧ №5
Модернизированная КТП 10/04 кВ с установкой предохранителя-разъединителя ПРВТ-10 У1 на концевой опоре А10-1. КМЧ №6
Модернизированная КТП 10/04 кВ с установкой предохранителя-разъединителя ПРВТ-10 У1 на концевой опоре А10-1 (90°). КМЧ №7
Модернизированная КТП 10/04 кВ с установкой предохранителя-разъединителя ПРВТ-10 У1 на концевой опоре А10-1 (90°). КМЧ №8
Модернизированная КТП 10/04 кВ с установкой предохранителя-разъединителя ПРВТ-10 У1 на промежуточной опоре П10-2. КМЧ №9
Установка ПРВТ-10 У1 на анкерной опоре А10-2. КМЧ №10
Установка ПРВТ-10 У1 на анкерной опоре А10-2. КМЧ №11
