Предохранитель-разъединитель выхлопного типа ПРВТ-10.III/200.ф У1 для защиты силовых трансформаторов и распределительных систем от коротких замыканий и предельных перегрузочных токов частотой 50 Гц, а также включения и отключения участков электрической цепи (с изолированной или заземленной нейтралью) с отключенной нагрузкой при наличии в них емкостных индуктивных токов при помощи оперативной штанги.
Расшифровка обозначения ПРВТ-10.III/200.ф У1 с КМЧ № 1
предохранитель
разъединитель
выхлопного типа
для защиты трансформаторов и линий
номинальное напряжение, кВ
класс изоляции по степени загрязнения
номинальный ток, А
тип внешней изоляции: ф - фарфор
климатическое исполнение и категория размещения по ГОСТ 15150-69
в комплект поставки входит КМЧ №1
Условия эксплуатации
Работоспособность обеспечивается при следующих условиях:
- высота над уровнем моря не более 1000 м;
- верхнее значение рабочей температуры окружающего воздуха + 40 °С, нижнее значение - 45 °С;
- скорость ветра не более 40 м/с при отсутствии гололеда, и не более 15 м/с в условиях гололеда толщиной не более 20 мм;
- окружающая среда невзрывоопасная, с содержанием коррозионно-активных агентов в атмосфере типа III по ГОСТ 15150.
Комплектация
Комплект ПРВТ-10 (тип. проект №13.12122) заказывается по опросному листу и для 3-фазной сети включает в себя:
- три полюса ПРВТ
- один дополнительный держатель предохранителя
- пять плавких вставок.
Опционально может поставляться с комплектом монтажных частей (КМЧ).
Номинальные токи плавкой вставки предохранителей в диапазоне от 2 А до 200 А, выполняются с двумя вариантами время-токовых характеристик:
- типа «К» — быстрые;
- типа «Т» — медленные;
Технические характеристики
| Номинальное напряжение | 10 кВ | |
| Наибольшее рабочее напряжение | 12 кВ | |
| Номинальный ток основания | 200 А | |
| Номинальный ток предохранителя | 2; 3,2; 5; 6,3; 8; 10; 16; 20; 25; 31,5; 40; 50; 80; 100; 125; 160; 200 | |
| Номинальный ток отключения | 10 кА | |
|
Ток отключения в режиме разъединителя, не более: – индуктивный и емкостной – нагрузки при cosϕ ≥ 0,7 |
5 А 15 А |
|
| Допустимое тяжение проводов, в горизонтальном направлении в плоскости полюса | не более 250 Н | |
| Длина пути утечки внешней изоляции | не менее 350 мм | |
| Материал внешней изоляции | фарфоровая | |
| Масса одного полюса без крепежных деталей | 8 кг | |

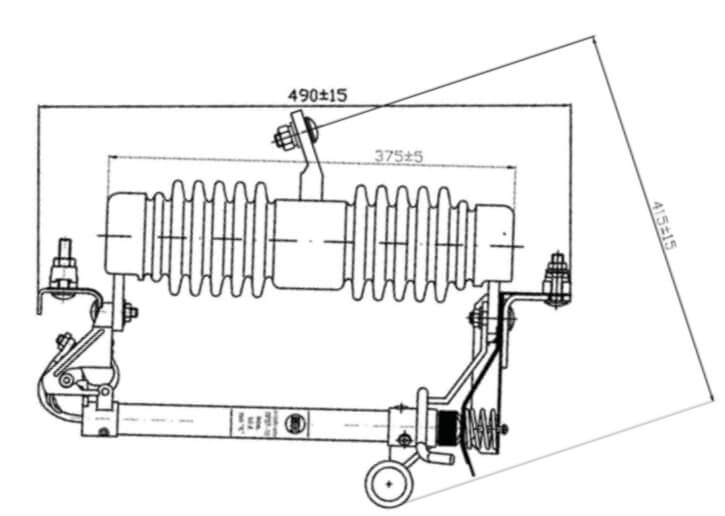

Габаритные размеры, чертеж ПРВТ-10.III/200.ф У1
