Артикул:
ИОРП-10-04
Напряжение:
10 кВ
Климатическое исполнение:
УХЛ2
Вес:
0,33 кг
Подгруппа:
ИОРП-10 / 10 кВ опорные
Цена: 0.00 руб с НДС.
Товар сертифицирован
Бесплатная доставка до терминала ТК в Москве
Сделано в России
Опорный изолятор ИОРП-10-04 для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах подстанций переменного тока частотой 50 Гц напряжением до 10 кВ.
Изготавливаются по ТУ 3494-004-82442590-2008, соответствуют ГОСТ 28739.
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ2.
Расшифровка обозначения
И
О
Р
П
-
10
-
04
И - изолятор
О - опорный
Р - ребристый
П - полимерный
10 - номинальное напряжение, кВ
04 - исполнение изолятора
Технические характеристики
| Наименование изолятора | ИОРП-10-04 |
| Длина пути тока утечки | 183 мм |
| Выдерживаемое напряжение 50 Гц в сухом состоянии в течении 5 минут | не менее 38 кВ |
| Выдерживаемое напряжение грозового импульса в сухом состоянии | не менее 75 кВ |
| Выдерживаемое напряжение на пробой грозовым импульсом | не менее 97,5 кВ |
| Механическая прочность при нормальной температуре |
- при изгибе - 6,0 кН; - при растяжении - 8,0 кН. |
| Остаточный прогиб под нагрузкой при нормальной температуре | не более 0,24 мм |

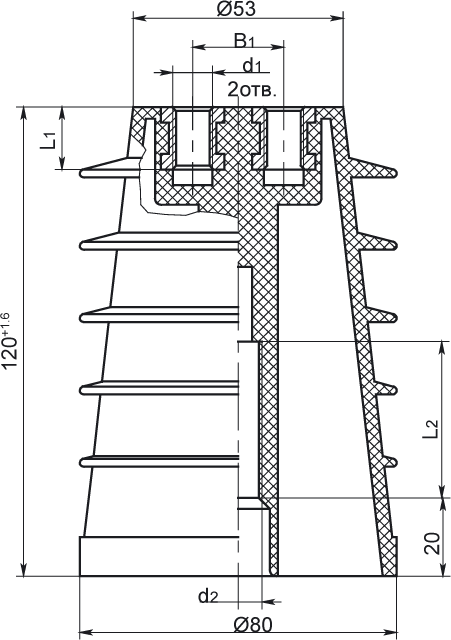

Габаритные размеры и чертеж изолятора ИОРП-10-04
| Размер на чертеже | d1 | d2 | d3 | L1 | L2 | L3 | B1 |
| 2*М8 | М16 | - | 20 мм | 40 мм | - | 23 мм |
