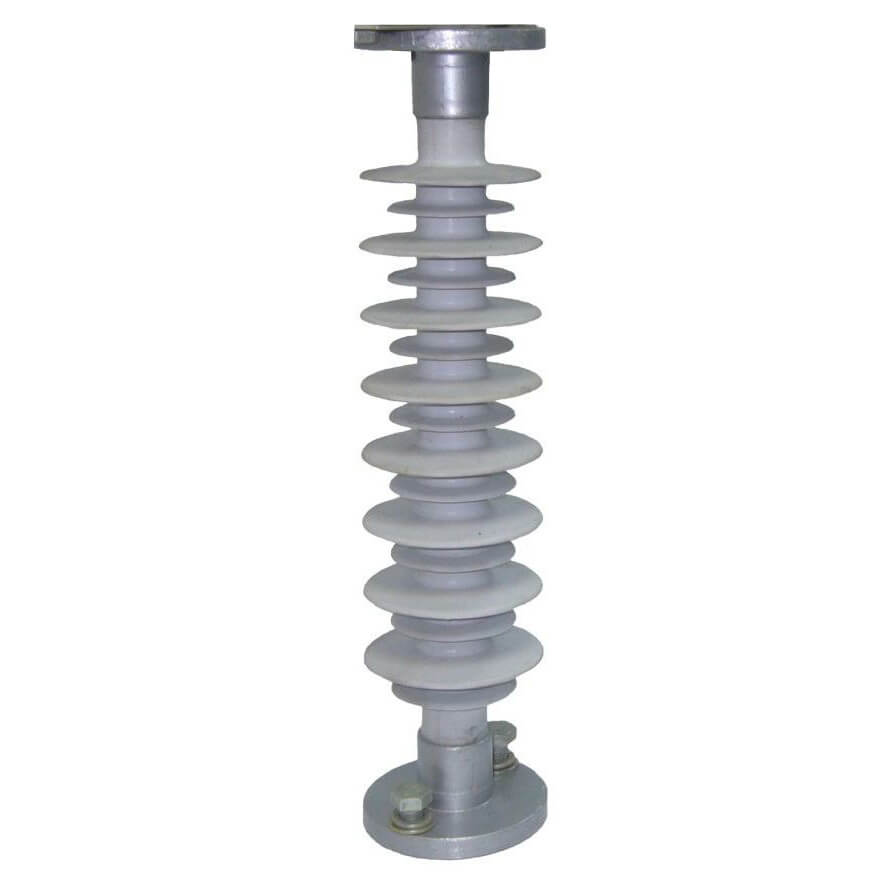

Изолятор ИОСК 3/35-В УХЛ1 для крепления токоведущих частей в электрических аппаратах и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 °С.
Климатическое исполнение и категория размещения соответствуют УХЛ1 согласно ГОСТ 15150-69.
Изготовлены по ТУ 3494-024-82442590-2015. Соответствуют ГОСТ Р 52082-2003.
Расшифровка обозначения
изолятор
вид конструкции изолятора: опорный
несущий элемент: стержень
оболочка из кремнийорганической смеси
значение нормированной механической разрушающей силы на изгиб, кН
значение номинального напряжения, кВ
климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики изолятора ИОСК 3/35-В УХЛ1
| Параметр | Значение | ||
|---|---|---|---|
| Номинальное рабочее напряжение | 35 кВ | ||
| Наибольшее рабочее напряжение | 40,5 кВ | ||
| Выдерживаемое напряжение промышленной частоты в сухом состоянии | 95 кВ | ||
| Выдерживаемое напряжение промышленной частоты под дождем | 80 кВ | ||
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение | 42 кВ | ||
| Выдерживаемое напряжение грозовых импульсов | 190 кВ | ||
| Механическая разрушающая сила на изгиб | 3 кН | ||
| Механическая разрушающая сила при сжатии | 10 кН | ||
| Механическая разрушающая сила при растяжении | 20 кН | ||
| Механический разрушающий крутящий момент | 200 Hм | ||
| Длина пути утечки | 950 мм | ||
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ) | II | ||

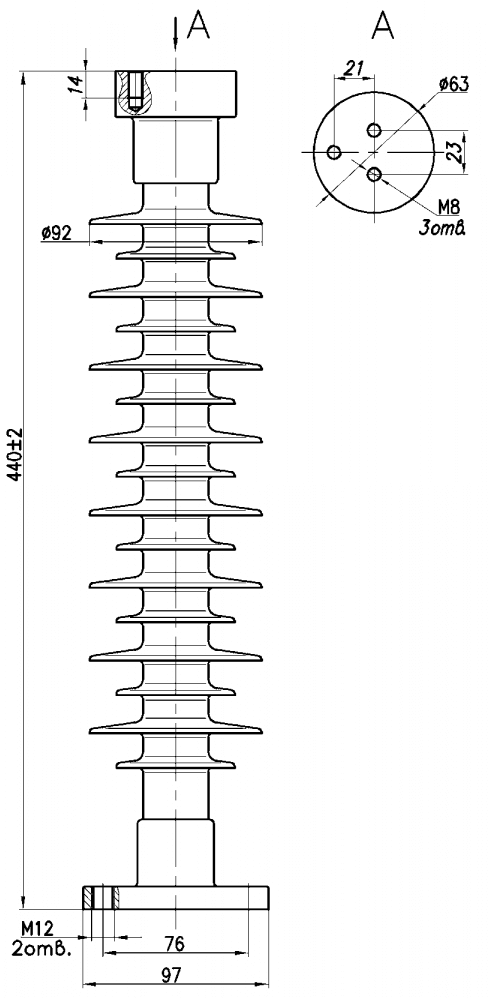

Габаритные размеры и чертеж изолятора ИОСК 3/35-В УХЛ1
