Артикул:
ИПК-10/1000-12,5
Аналоги:
Изолятор проходной ИПУ-10/1000-7,5 УХЛ1 (квадратн.фланец)
Номинальный ток:
1000 А
Разрушающая нагрузка:
12,5 кН
Вес:
8,7 кг
Подгруппа:
ИПК
Товар сертифицирован
Бесплатная доставка до терминала ТК в Москве
Сделано в России
Изолятор ИПК-10/1000-12,5 наружно-внутренней установки для перехода токопроводов сквозь стены зданий и сооружений или для ввода напряжения внутрь корпусов электрических аппаратов напряжением до 10 кВ.
Рабочая температура окружающего воздуха от минус 60ºС до плюс 50ºС.
Климатическое исполнение УХЛ, категория размещения: 1 - для наружного конца, 2 - для внутреннего конца.
Расшифровка обозначения
И
П
К
-
10
/
1000
-
12,5
И - изолятор
П - проходной
К - изоляция из кремнийорганического полимера
10 - номинальное напряжение, кВ
1000 - номинальный ток, А
12,5 - разрушающая нагрузка на изгиб, кН
Технические характеристики изолятора ИПК-10/1000-12,5
|
Номинальное напряжение |
10 кВ | |
|
Нормированная механическая разрушающая сила при изгиб |
12,5 кН | |
|
Номинальный ток |
1000 А | |
| Длина пути утечки: наружной/внутренней части изолятора | 440 мм / 255 мм | |
|
Установочный размер фланца |
155 мм | |
|
Выдерживаемое напряжение |
полного грозового импульса | 80 кВ |
| 50 Гц в сухом состоянии | 45 кВ | |
| 50 Гц под дождем | 30 кВ | |
| Пробивное напряжение в изоляционной среде | 80 кВ | |
| Допустимая степень загрязнения (СЗ) по ГОСТ 9920 | IV | |

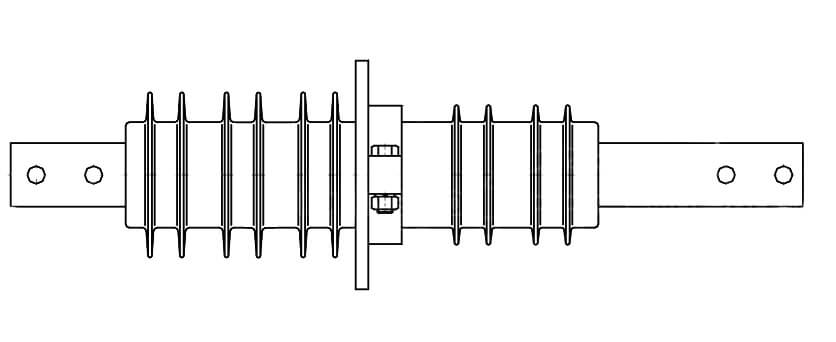

Габаритные размеры, чертеж
