Изолятор ИПК 10/1000-IV/II-АМ УХЛ1 наружно-внутренней установки для перехода токопроводов сквозь стены зданий и сооружений или для ввода напряжения внутрь корпусов электрических аппаратов напряжением до 10 кВ.
Изолятор предназначен для присоединения медных шин, в конструкции применяются медные шины с покрытием "Олово - Висмут".
Рабочая температура окружающего воздуха от минус 60ºС до плюс 50ºС.
Уплотнительные резиновые прокладки поставляются отдельно, в комплект поставки не входят.
Расшифровка обозначения ИПК 10/1000-IV/II-АМ УХЛ1
И - изолятор
П - проходной
К - изоляция из кремнийорганического полимера
10 - номинальное напряжение, кВ
1000 - номинальный ток, А
IV/II - степень загрязнения изоляции
AМ - исполнение с овальным фланцем и медными шинами
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики изолятора ИПК 10/1000-IV/II-АМ УХЛ1
|
Номинальное напряжение |
10 кВ | |
|
Нормированная механическая разрушающая сила при изгиб |
8 кН | |
|
Номинальный ток |
1000 А | |
| Длина пути утечки: наружной/внутренней части изолятора | 420 мм / 300 мм | |
| Допустимая степень загрязнения (СЗ) по ГОСТ 9920 | IV / II | |

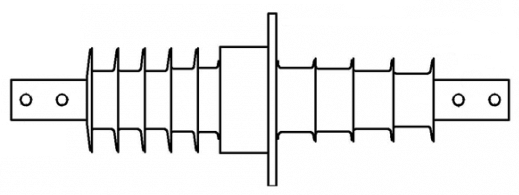

Габаритные размеры, чертеж ИПК 10/1000-IV/II-АМ УХЛ1
