Изолятор НСПКр 120-25/1,1-Д - натяжной стержневой полимерный с повышенной электрической прочностью внутренней изоляции применяется в натяжных узлах контактной сети железных дорог.
В изоляторах модификации "Д" повышенная электрическая прочность внутренней изоляции.
В изоляторах модификации "К" используется стеклопластиковый стержень, устойчивый к кислотной коррозии.
Птицезащищенные изоляторы обладают большим изоляционным промежутком по сравнению с другими натяжными изоляторами контактной сети железных дорог, имеющими такую же длину пути утечки. Увеличенный изоляционный промежуток и отсутствие на изоляторе удобных мест для размещения лап птиц, обеспечивают низкую вероятность электрического перекрытия изолятора при взаимодействии с птицами, из-за загрязнений или грозы.
Расшифровка условного обозначения
Н - натяжной
С - стержневой
П - полимерный
К - консольный
р - ребристый
120 - нормированная разрушающая сила при растяжении, кН
25 - номинальное напряжение, кВ
1,1 - длина пути тока утечки, метр
Д - повышенная электрическая прочность внутренней изоляции
Технические характеристики
| Номинальное напряжение | 25 кВ | |
|
Нормированная разрушающая механическая сила при растяжении |
120 кН | |
|
Нормированный разрушающий изгибающий момент |
6,0 кН*м | |
|
Длина пути утечки |
1,1 м | |
|
Испытательное кратковременное напряжение промышленной частоты под дождем |
в горизонтальном положении | 140 кВ |
|
в вертикальном положении |
100 кВ | |
|
Испытательное напряжение полного грозового импульса |
200 кВ | |
|
Выдерживаемое напряжение в условиях загрязнения и увлажнения |
40 кВ | |
|
Степень загрязнения атмосферы (СЗА) |
V | |

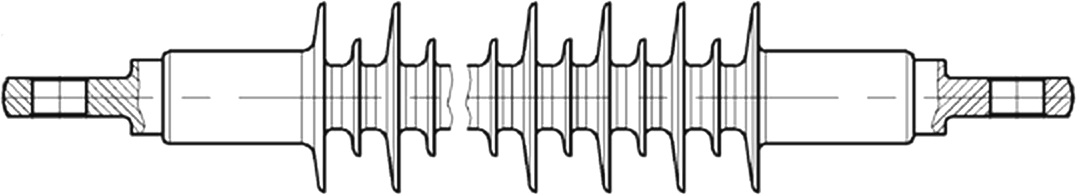

Габаритные размеры, чертеж изолятора НСПКр 120-25/1,1-Д
| Размер H | 640 мм |
| Размер L | 542 мм |
