Артикул:
ОЛСК 10-20-Б-4
Напряжение:
20 кВ
Климатическое исполнение:
УХЛ1
Разрушающая нагрузка:
10 кН
Подгруппа:
ОЛСК 10-20 / 20 кВ опорные / 20 кВ опорные наружной установки
Разновидность:
Опорные
Цена: 0.00 руб с НДС.
Товар сертифицирован
Бесплатная доставка до терминала ТК в Москве
Сделано в России
Изолятор ОЛСК 10-20-Б-4 УХЛ1 для крепления и изоляции неизолированных и защищенных проводов СИП-3 на воздушных линиях электропередачи и распределительных устройствах подстанций напряжением 20 кВ.
Провод закрепляется или в желобе или на шейке изолятора. Крепление к металлоконструкциям опор осуществляется болтовым соединением.
Конструкция изоляторов исполнения «А» позволяет раскатку проводов без раскаточных роликов. В исполнении «В» для фиксации провода используется прижимная планка.
Изготавливаются по ТУ 3494-005-82442590-2008.
Технические характеристики
| Номинальное напряжение | 20 кВ | |
| Нормированная механическая разрушающая сила при изгибе | 10 кН | |
| Нормированная механическая разрушающая сила при растяжении | 8 кН | |
| Выдерживаемое напряжение | полного грозового импульса | 150 кВ |
| 50 Гц в сухом состоянии | 90 кВ | |
| 50 Гц под дождем | 60 кВ | |
| Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии | 26 кВ | |
| Нормированная удельная поверхностная проводимость слоя загрязнения | 30 мкСм | |
| Допустимая степень загрязнения (СЗ) по ГОСТ 9920 | IV | |
| Длина пути тока утечки | 770 мм | |

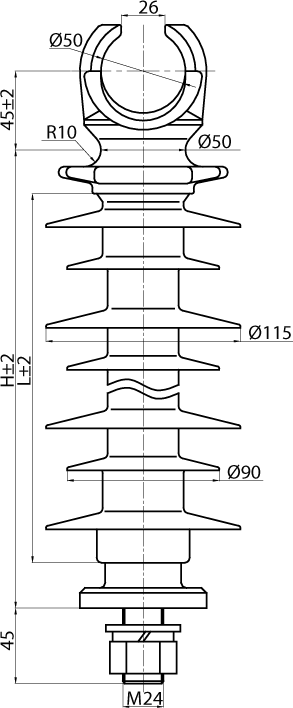

| Размеры на чертеже | Н | 330 мм |
| L | 280 мм | |
| Рабочая температура окружающего воздуха | - 60 до + 50 °С | |
| Климатическое исполнение и категория размещения | УХЛ 1 по ГОСТ 15150-69 | |
