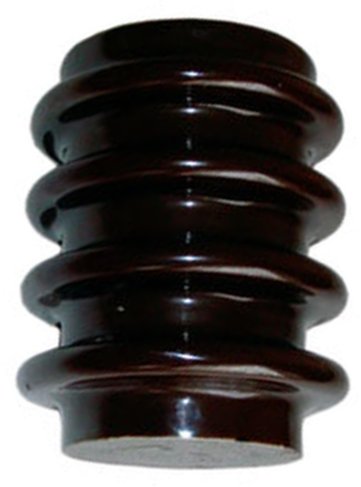

Опорный фарфоровый изолятор И4-80 I применяется для крепления токоведущих элементов электрического оборудования и распределительных аппаратов с напряжением 10 кВ.
Имеет климатическое исполнение УХЛ, что позволяет устанавливать его в регионах с умеренным (У) и холодным (ХЛ) климатом.
Изготовлен из электротехнической керамики, что позволило получить высокие диэлектрические свойства. Термическая обработка изолятора проводится два раза: первый раз - только фарфор, второй раз после нанесения эмали, которая служит для защиты керамики от внешних воздействий, попадания влаги и грязи.
Технические характеристики
| Напряжение | испытательное одноминутное частотой 50 Гц | 42 кВ | |
| испытательное частотой 50Гц в условиях выпадения росы | 28 кВ | ||
| испытательное частотой 50Гц в условиях выпадения инея | 12 кВ | ||
| Выдерживаемое напряжение | пробивное | 80 кВ | |
| импульсное | полный импульс | 75 кВ | |
| срезанный ипмульс | 90 кВ | ||
| частотой 50 Гц (в сухом состоянии) | 80 кВ | ||
| Механическая разрушающая сила при изгибе, не менее | 4 кН | ||
| Масса | 1,6 кг | ||
Расшифровка маркировки
изолятор
разрушающая нагрузка в кН
выдерживаемое пробивное напряжение в кВ
вариант армировки изолятора
климатическое исполнение и категория размещения по ГОСТ 15150-69
