Назначение
Изоляторы ОНШП-35-10 УХЛ1 применяются взамен снятых с производства фарфоровых опорных. Благодаря специальной конструкции и увеличенной длине пути тока утечки изоляторы могут эксплуатироваться в особо загрязненных районах. В конструкции используется прочный композитный стеклопластиковый стержень с перекрестным армированием, который выдерживают ударные нагрузки в 15 раз выше, чем фарфоровый аналог. Силиконовая резина изоляции имеет срок службы на открытом воздухе более 30 лет. Усиленные фланцы позволяют изоляторам работать в составе колонок.
Полимерные опорные изоляторы ОНШП-35-10 УХЛ1 полностью соответствуют требованиям ГОСТ 52082-2003.
Преимущества опорного изолятора ОНШП-35-10 УХЛ1
✔Срок эксплуатации изолятора составляет 30 лет.
✔Гарантийный срок эксплуатации 5 лет.
✔Изоляторы имеют существенно меньший вес, чем фарфоровые, нечувствительны к вибрации, актам вандализма, монтажным ошибкам.
|
| Изоляторы ОНШП-35-10 УХЛ1 в каталоге |
Технические характеристики полимерного изолятора ОНШП-35-10 УХЛ1
| Строительная высота | 400 мм |
| Номинальное напряжение | 35 кВ |
| Минимальная механическая разрушающая сила на изгиб | 10 кН |
| Минимальный разрушающий крутящий момент | 2.0 кН*м |
| Испытательное напряжение грозовых импульсов | 190 кВ |
| При удельной поверхностной проводимости слоя загрязнения | 10 мкСм |
| Установочный размер верхнего фланца | ∅140 |
|
Установочный размер нижнего фланца |
∅140 |
| Установочные отверстия верхнего фланца | 4 х М16 |
|
Установочные отверстия нижнего фланца |
4 х М18 |
| Масса | 8,6 кг |

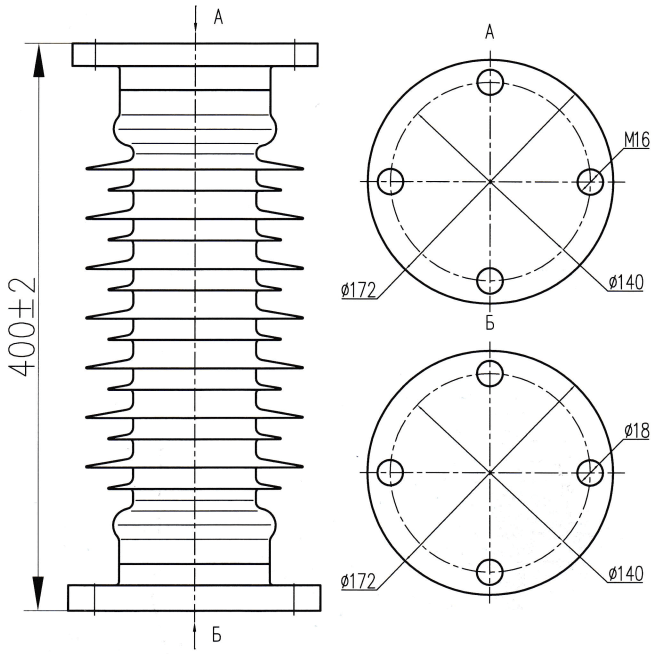

Чертеж и габаритные размеры изолятора ОНШП-35-10
