Изолятор ОСК 4-10-А-2 для крепления токоведущих частей в электрических аппаратах и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 °С.
Климатическое исполнение и категория размещения соответствуют УХЛ1 согласно ГОСТ 15150-69.
Изготовлены по ТУ 3494-024-82442590-2015. Соответствуют ГОСТ Р 52082-2003.
Расшифровка обозначения
вид конструкции изолятора: опорный
несущий элемент: стержень
оболочка из кремнийорганической смеси
значение нормированной механической разрушающей силы на изгиб, кН
значение номинального напряжения, кВ
обозначение модификации
степень загрязнения по ГОСТ 9920-89 при которой может использоваться изолятор
Технические характеристики
| Наименование | Верхний фланец | Нижний фланец | ||||
|---|---|---|---|---|---|---|
| S1, мм | D1, мм | d1, мм | S2, мм | D2, мм | d2, мм | |
| ОСК 4-10-А-2 | 36 | 2М8 | 70 | 2М10 | ||
| Параметр | Значение | ||
|---|---|---|---|

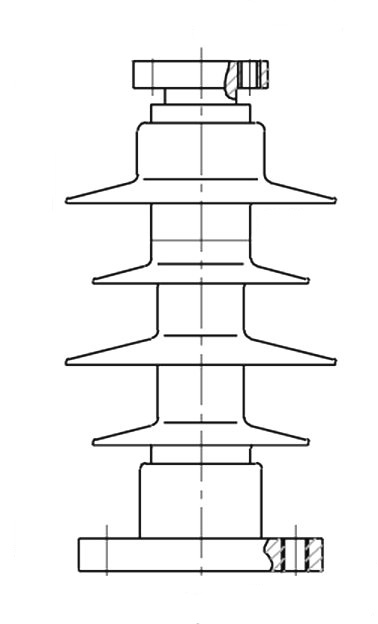

| Номер рисунка | 1 | ||
| Нормированная разрушающая сила на изгиб | 4 кН | ||
| Строительная высота Н | 215 мм | ||
| Изоляционная высота L | 170 мм | ||
| Длина пути утечки | 300 мм | ||
| Выдерживаемое напряжение | грозового импульса | 130 кВ | |
| 50 Гц в сухом состоянии | 75 кВ | ||
| 50 Гц под дождем | 45 кВ | ||
| Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии | 13 кВ | ||
| Нормированная удельная поверхностная проводимость слоя загрязнения | 10 мкСм | ||
| Допустимая степень загрязнения (СЗ) по ГОСТ 9920 | II | ||
