Изолятор ПСПКр 70-3/0,6-Д-ГП - подвесной стержневой полимерный применяется в в подвесных узлах контактной сети железных дорог.
В изоляторах модификации "Д" повышенная электрическая прочность внутренней изоляции.
В изоляторах модификации "К" используется стеклопластиковый стержень, устойчивый к кислотной коррозии.
Птицезащищенные изоляторы обладают большим изоляционным промежутком по сравнению с другими натяжными изоляторами контактной сети железных дорог, имеющими такую же длину пути утечки. Увеличенный изоляционный промежуток и отсутствие на изоляторе удобных мест для размещения лап птиц, обеспечивают низкую вероятность электрического перекрытия изолятора при взаимодействии с птицами, из-за загрязнений или грозы.
Расшифровка условного обозначения
П - подвесной
С - стержневой
П - полимерный
К - консольный
р - ребристый
70 - нормированная разрушающая сила при растяжении, кН
3 - номинальное напряжение, кВ
0,6 - длина пути тока утечки, метр
Д - повышенная электрическая прочность внутренней изоляции
ГП - оконцеватели: гнездо-пестик
Технические характеристики
| Номинальное напряжение | 3 кВ | |
|
Нормированная разрушающая механическая сила при растяжении |
70 кН | |
|
Нормированный разрушающий изгибающий момент |
3,5 кН*м | |
|
Длина пути утечки |
0,6 м | |
|
Испытательное кратковременное напряжение промышленной частоты под дождем |
в горизонтальном положении | 40 кВ |
|
в вертикальном положении |
28 кВ | |
|
Испытательное напряжение полного грозового импульса |
90 кВ | |
|
Выдерживаемое напряжение в условиях загрязнения и увлажнения |
15 кВ | |
|
Степень загрязнения атмосферы (СЗА) |
VII | |

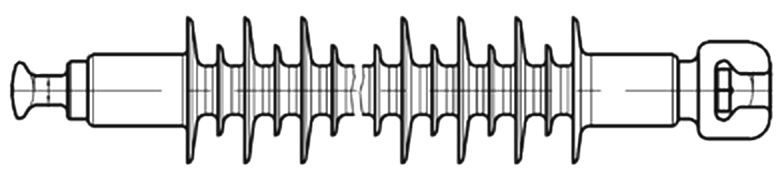

Габаритные размеры, чертеж изолятора ПСПКр 70-3/0,6-Д-ГП
| Размер H | 350 мм |
| Размер L | 270 мм |
