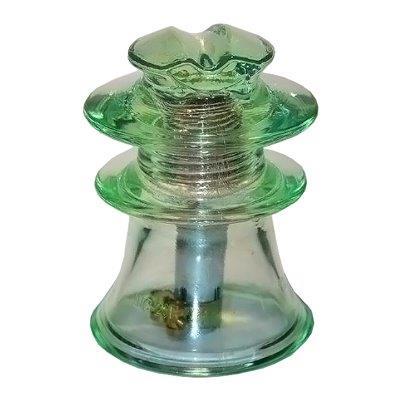

Назначение изоляторов ШТИЗ-20Г
Изоляторы предназначены для изоляции и крепления неизолированных проводов на ВЛ электропередачи и в РУ электростанций и подстанций переменного тока напряжением 20 кВ частотой до 100 Гц.
Применение изоляторов ШТИЗ-20Г на ВЛ напряжением 6-10 кВ позволяет повысить надежность изоляции без дополнительных затрат. Изолятор крепится на штыре без использования полиэтиленового колпачка посредством насаживания трубки оконцевателя изолятора непосредственно на штырь с фиксацией ее затяжкой хомута. Данная конструкция позволяет упростить монтаж изолятора и исключить возможность повреждения изолятора в процессе монтажа. Диаметр штыря для монтажа изолятора – 20-22 мм.
Изоляторы изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-014-84716711-2009.
| Каталог стеклянных штыревых изоляторов, скачать в PDF |
|
Расшифровка обозначения изолятора ШТИЗ-20Г
ШТИЗ – марка изолятора,
20 – номинальное напряжение, кВ,
Г - модификация изолятора,
УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Преимущества использования изоляторов ШТИЗ-20Г
Применение стеклянных штыревых изоляторов ШТИЗ-20Г в сравнении с фарфоровыми штыревыми изоляторами ШФ-20Г обеспечивает следующие преимущества:
- отсутствие скрытых дефектов внутри изоляционного тела и внутренних напряжений;
- стабильные электроизоляционные свойства, отсутствие эффекта старения;
- простота идентификации выхода изолятора из строя;
- исключение потерь электроэнергии из-за скрытых утечек на землю;
- малый вес и значительная экономия средств при транспортировке, монтаже и замене.
Технические характеристики изоляторов ШТИЗ-20Г
| Номинальное напряжение, кВ | 20 |
| Нормированная механическая разрушающая сила при изгибе, не менее, кН | 13 |
| Выдерживаемое напряжение, не менее, кВ: | |
| - импульсное электрическое | 125 |
| - 50%-ное разрядное частотой 50 Гц в загрязненном и увлажненном состоянии | 26 |
| Длина пути утечки, не менее, мм | 360 |
| Габаритные размеры, мм: | |
| высота | 181 |
| диаметр изоляционной детали | 140 |
| Масса, не более, кг | 2,0 |
Гарантии изготовителя
Срок службы изолятора – 30 лет.
Гарантийный срок – 5 лет со дня ввода в эксплуатацию.
Чертеж изолятора ШТИЗ-20Г
