Код для заказа:
000142965
Артикул:
ОПН-п-35/44/10/2 УХЛ1
Наибольшее рабочее напряжение:
42 кВ
Номинальный разрядный ток:
10000 А
Пропускная способность:
550 А
Вес:
13,5 кг
Подгруппа:
ОПН 35 кВ
Цена: 17500.00 руб с НДС.
Товар сертифицирован
Гарантийный срок 5 лет
Сделано в России

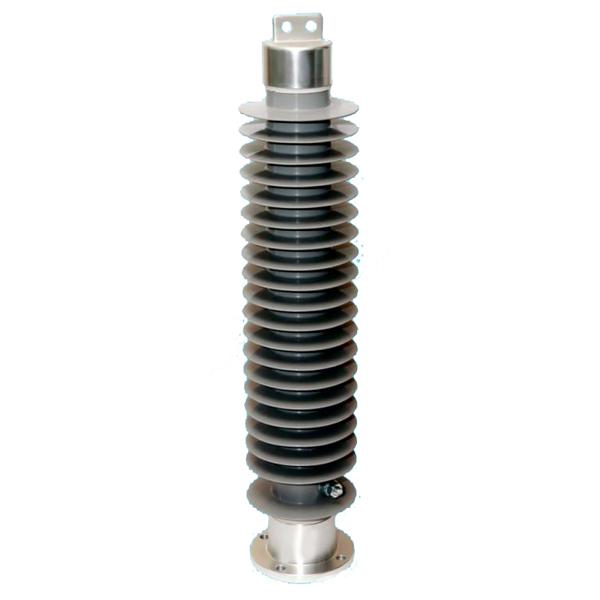

Ограничитель перенапряжений ОПНп-35/44/10/2 УХЛ1 для защиты от грозовых и коммутационных перенапряжений электрооборудования сетей с номинальным напряжением 35 кВ с изолированной нейтралью.
Изготовлен согласно ГОСТ Р 52725-2007
Расшифровка
О
П
Н
-
п
-
35
/
44
/
10
/
2
УХЛ1
ограничитель
перенапряжения
нелинейный
в полимерной изоляции
номинальное напряжение, кВ
наибольшее рабочее напряжение, кВ
номинальный разрядный ток, кА
класс пропускной способности: 550А
климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики
| Параметр | Значение | |
| Класс напряжения сети | 35 кВ | |
| Наибольшее длительно допустимое рабочее напряжение | 44 кВ | |
| Номинальный разрядный ток 8/20 мкс | 10 кА | |
| Остающееся напряжение при импульсе тока 30/60 мкс с амплитудой: | 250 А | 105 кВ |
| 500 А | 109 кВ | |
| 1000 А | 116 кВ | |
| Остающееся напряжение при импульсе тока 8/20 мкс с амплитудой | 5000 А | 130 кВ |
| 10000 А | 141 кВ | |
| 20000 А | 159 кВ | |
| Амплитуда импульса большого тока 4/10 мкс | 100 кА | |
| Остающееся напряжение при импульсе 1/10 мкс с амплитудой номинального разрядного тока | 145 кВ | |
| Ток пропускной способности (прямоугольный импульс длительностью 2 мс) | 550 А | |
| Удельная рассеиваемая энергия | 3,2 кДж/кВ | |
Габаритные размеры, чертеж
