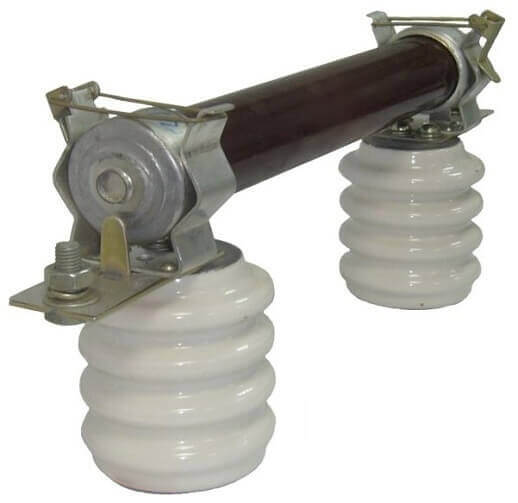

Предохранитель ПКЭ 106-6-31,5-40 У2

Высоковольтный предохранитель ПКЭ 106-6-31,5-40 У2 для защиты силовых электрических цепей переменного тока частоты 50 и 60 Гц в КРУ экскаваторов и передвижных автоэлектростанций на напряжение 6 кВ.

Сертифицирован и выполнен согласно ГОСТ 2213-79.

Гарантийный срок составляет 3 года с даты продажи.

Предохранители и изоляторы выполнены из фарфора, при отправке через транспортную компанию нужна будет жесткая обрешетка.

Условия эксплуатации

Работоспособность обеспечивается при следующих условиях:

• высота над уровнем моря — не более 1000 м;
• рабочее положение в пространстве — вертикальное. (Допускается отклонение от вертикали до 30° угла при верхнем конце предохранителя в плоскости осей изоляторов);
• крен до 15° и дифферент до 19°;
• вибрации в диапазоне частот от 5 до 25 Гц с амплитудой колебания от 2,5 до 0,4 мм соответственно;
• ударные нагрузки с ускорением до 3g и длительностью импульса не более 60 мс в трех взаимно перпендикулярных направлениях;
• окружающая среда — невзрывоопасная, yе содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• место установки — защищено от попадания брызг воды, масла, эмульсий и т. п.

Не разрешается установка токоограничивающих предохранителей ПКЭ в сетях с напряжением меньшим или большим 6 кВ.

Габаритные размеры, чертеж предохранителя ПКЭ 106-6-31,5-40 У2

Предохранители ПКЭ 106-6-31,5-40 У2 с кварцевым наполнителем, относятся к токоограничивающему типу.

При возникновении короткого замыкания отключение тока реализуется благодаря эффективному процессу деионизации дугового разряда.

Дуга формируется в зоне разрушения плавкой вставки и гасится в микрозазорах между частицами кварцевого песка.

Факт срабатывания защитного устройства фиксируется по выдвижному указателю.

Его перемещение наружу происходит за счёт пружинного механизма после того, как плавкий элемент подвергается расплавлению.
