Птицезащитное устройство АПЗУ-Е1-650

Антиприсадочное птицезащитное устройство АПЗУ-Е1-650 («Ёлка») предназначено для:

• предотвращения посадок птиц на элементы линий электропередачи (ЛЭП) и подстанций (ПС);

• исключения гнездования птиц на защищаемых конструкциях;

• минимизации рисков аварийных ситуаций, вызванных деятельностью птиц на электроустановках.

Область применения АПЗУ-Е1-650

Устройство применяется:

• на ЛЭП с классом напряжения 6–750 кВ;

• на элементах подстанций;

• в комбинации с ПЗУ изолирующего и барьерного типов (например, МЛ-2, У-2, НБ, ГБ, ГМ, НБ-2).

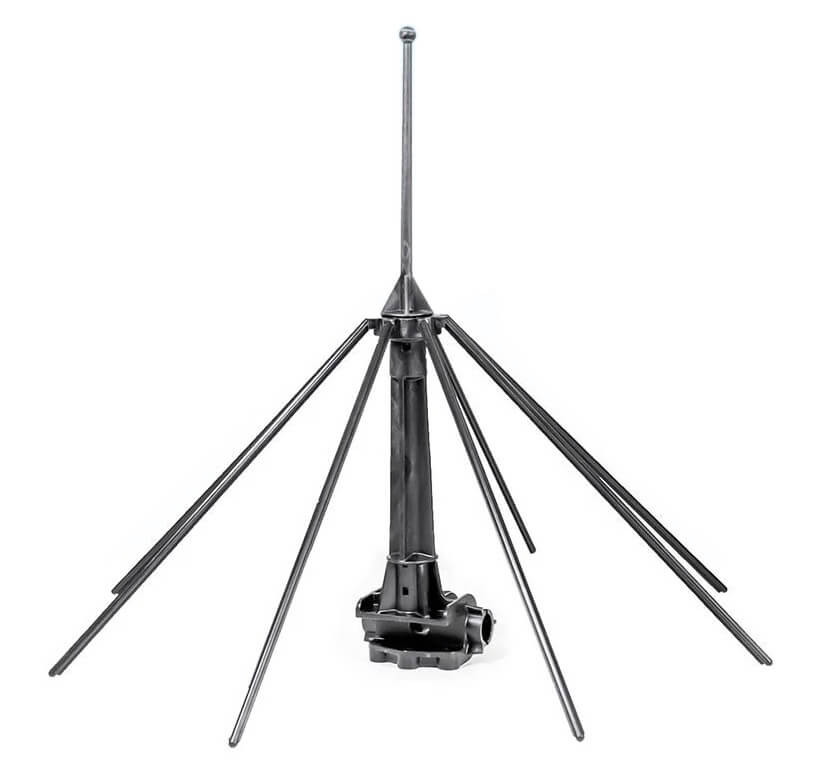

Конструктивное исполнение

АПЗУ-Е1-650 представляет собой составную конструкцию с «зонтично-конусовидной» формой, включающую:

• струбцину — для крепления на элементах ЛЭП;

• шток — вертикальный стержень конструкции;

• основание — опорный элемент;

• 8 спиц — радиально-лучевые элементы, направленные вниз под наклоном;

• травмобезопасный наконечник — закруглённая вершина без карнизного основания;

• болты М10 (3 шт.) и контргайки (3 шт.) — для фиксации элементов;

• руководство по монтажу — в комплекте на партию.

Особенность конструкции: многолучевая «крона» с каскадом спиц, препятствующая укладке гнездостроительного материала.

Ключевые технические характеристики АПЗУ-Е1-650

• Класс напряжения ВЛ: 6–750 кВ;

• Климатическое исполнение: УХЛ-1;

• Ветровой и гололёдный район: I–VII;

• Материал: негорючий (исполнение «НГ»);

• Габаритные размеры (высота × диаметр): 567,5 × 658,5 мм;

• Масса: не более 0,870 кг;

• Диапазон рабочих температур: от −70 до +45 °C;

• Совместимость: элементы ЛЭП и ПС, включая уголки, траверсы, изоляторы, торцы опорных стоек.

Эксплуатационные преимущества АПЗУ-Е1-650

Эффективность защиты:

• «зонтично-конусовидная» форма обеспечивает соскальзывание гнездостроительного материала;

• травмобезопасный закруглённый наконечник исключает возможность посадки птиц;

• многоярусная структура спиц препятствует формированию гнёзд.

Универсальность монтажа:

• струбцина позволяет устанавливать устройство на:

  • вертикальной полке уголка;

  • горизонтальной полке уголка;

  • торце вертикальной полки уголка;

• быстрая подгонка длины спиц обеспечивает совместимость с разными конструкциями ЛЭП.

Удобство эксплуатации:

• возможность предварительной сборки до подъёма на высоту;

• простой и быстрый монтаж (до 2 минут);

• компактность в упаковке снижает транспортные расходы;

• долговечность материалов гарантирует длительный срок службы.

Безопасность и надёжность:

• негорючий материал (исполнение «НГ») соответствует требованиям пожарной безопасности;

• устойчивость к атмосферным воздействиям (ветер, гололёд, температурные перепады);

• механическая прочность конструкции предотвращает деформации.

Состав комплекта АПЗУ-Е1-650

В поставку входят:

• струбцина — 1 шт.;

• шток — 1 шт.;

• основание — 1 шт.;

• спица — 8 шт.;

• наконечник — 1 шт.;

• болт М10 — 3 шт.;

• контргайка М10 — 3 шт.;

• руководство по монтажу — 1 экз. на партию.

Особенности монтажа

• выбрать подходящий тип крепления (в зависимости от элемента ЛЭП);

• зафиксировать струбцину на конструкции;

• собрать устройство, отрегулировав длину спиц;

• установить наконечник и затянуть крепёжные элементы;

• проверить устойчивость конструкции после монтажа.

Условия эксплуатации и срок службы

• Допустимые климатические условия: ветровые и гололёдные районы I–VII, температуры от −70 до +45 °C;

• Гарантийный срок: 3 года (для исполнения «НГ» — 60 месяцев);

• Расчётный срок службы: до 40 лет с даты изготовления.

Упаковка и транспортировка АПЗУ-Е1-650

Устройство упаковывается:

• в картонные короба;

• в полипропиленовые тканевые мешки.

Параметры упаковки:

• количество устройств в упаковке: 20 шт.;

• вес упаковки: 11 кг;

• размеры упаковки: 0,67 × 0,67 × 0,64 м.

Габаритные размеры, чертеж птицезащитного устройства АПЗУ-Е1-650
