Птицезащитное устройство ПЗУ-6-10кВ-ЛК-НГ

Птицезащитное устройство ПЗУ-6-10кВ-ЛК-НГ предназначено для эксплуатации на воздушных линиях электропередачи (ВЛ) с номинальным напряжением 6−20 кВ.

Основная функция — предотвращение поражения птиц электрическим током при контакте с токоведущими элементами ВЛ.

Область применения и условия монтажа ПЗУ-6-10кВ-ЛК-НГ

Устройство устанавливается:

• на поддерживающие зажимы следующих типов:

  • ПГН-1-5;

  • ПГН-2-6, ПГН-2-6А;

  • ПГН-3-5;

  • ПГ-25/6-12, ПГ-25/6-12А;

  • ПГ-30/12-20, ПГ-30/12-20А, ПГ-30/12-20К;

  • ПГ-30/18-28П;

• на подвесные полимерные изоляторы с оконцевателем типа «проушина» (без ушка однолапчатого).

Конструктивное исполнение

• капот с осевыми шарнирами — обеспечивает удобство монтажа, лёгкость фиксации и повышенную надёжность конструкции;

• два гофр-рукава — гарантируют гибкость, адаптивность при установке на участках с разным углом наклона и возможность монтажа в сложных условиях.

Фиксация устройства на проводе ВЛ осуществляется с помощью внутренних клипс ЗМИ-2, что обеспечивает:

• надёжность крепления;

• простоту и скорость монтажа;

• возможность быстрой сборки/разборки;

• удобство дистанционной установки.

Ключевые технические характеристики

• Номинальное напряжение ВЛ: 6−20 кВ;

• Тип крепления: внутренние клипсы ЗМИ-2;

• Конструктивная схема: сборная (капот + 2 гофр-рукава);

• Исполнение: НГ (негорючий материал);

• Совместимость: поддерживающие зажимы ПГН и ПГ указанных типов, подвесные полимерные изоляторы с оконцевателем «проушина»;

• Особенности конструкции: осевые шарниры на капоте для упрощения монтажа.

• Габаритные размеры: 1485×82×175 мм;

• Масса: не более 0,63 кг.

Эксплуатационные преимущества ПЗУ-6-10кВ-ЛК-НГ

Упрощённый и ускоренный монтаж:

• осевые шарниры на капоте значительно облегчают процесс установки;

• предварительная комплектация элементов сокращает время сборки на месте;

• внутренние клипсы ЗМИ-2 интегрированы в гофр-рукава, что ускоряет фиксацию устройства;

• возможна установка с земли без снятия напряжения с линии;

• допускается дистанционный монтаж с использованием изолирующей штанги.

Механическая надёжность и долговечность:

• прочная конструкция капота устойчива к внешним воздействиям и деформациям;

• гофр-рукава сохраняют гибкость и функциональность в широком диапазоне температур;

• стойкость к вибрациям и динамическим нагрузкам;

• длительный срок службы без потери защитных свойств.

Универсальность применения:

• гибкость гофр-рукавов позволяет устанавливать ПЗУ на прямых и поворотных участках ВЛ;

• адаптация к различным типам поддерживающих зажимов;

• совместимость с подвесными полимерными изоляторами;

• возможность монтажа в местах двойного крепления провода.

Оптимизация логистики и хранения:

• компактность изделия в разобранном состоянии снижает транспортные расходы;

• минимальные габариты при хранении уменьшают потребность в складских площадях;

• удобство погрузочно-разгрузочных работ благодаря облегчённой конструкции;

• малый вес упрощает перемещение и складирование.

Эргономичность:

• интуитивно понятная конструкция минимизирует необходимость в специализированном обучении персонала;

• лёгкость изделия облегчает работу монтажников;

• все элементы надёжно и быстро собираются в единое изделие.

Состав комплекта

В поставку ПЗУ-6-10кВ-ЛК-НГ входят:

• капот птицезащитного устройства — 1 шт.;

• гофр-рукав — 2 шт.;

• средство крепления (клипса ЗМИ-2) — 6 шт.;

• руководство по эксплуатации — 1 экз. на партию.

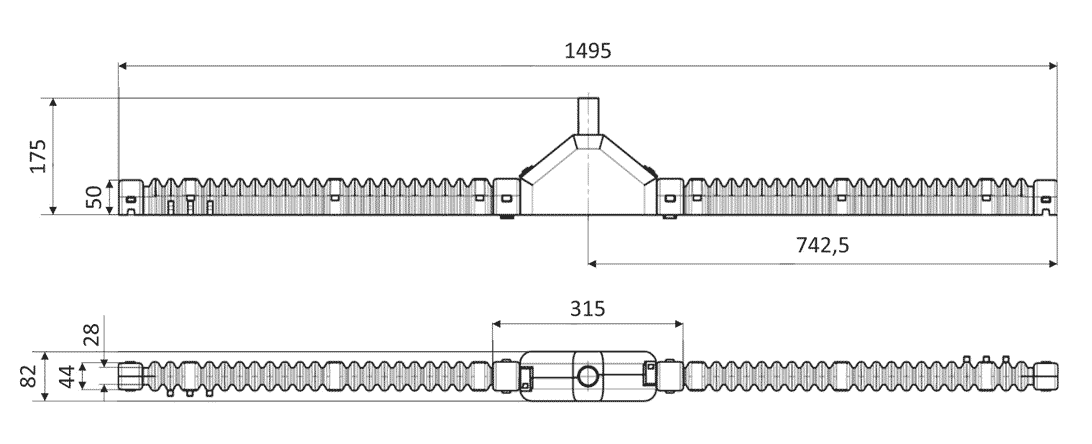

Габаритные размеры, чертеж птицезащитного устройства ПЗУ-6-10кВ-ЛК-НГ
