Птицезащитное устройство ПЗУ-6-10кВ-ПС-2-НГ

Птицезащитное устройство ПЗУ-6-10кВ-ПС-2-НГ предназначено для эксплуатации на воздушных линиях электропередачи (ВЛ) с номинальным напряжением 6−20 кВ.

Основная функция — предотвращение поражения птиц электрическим током при контакте с токоведущими элементами ВЛ.

Область применения и условия монтажа ПЗУ-6-10кВ-ПС-2-НГ

Устройство устанавливается:

• на поддерживающие зажимы следующих типов:

  • ПГН-1-5;

  • ПГН-2-6, ПГН-2-6А;

  • ПГН-3-5;

  • ПГ-25/6-12, ПГ-25/6-12А;

  • ПГ-30/12-20, ПГ-30/12-20А, ПГ-30/12-20К;

  • ПГ-30/18-28П;

• совместно с ушком однолапчатым подвесных стеклянных и полимерных изоляторов.

Конструктивное исполнение ПЗУ-6-10кВ-ПС-2-НГ

ПЗУ выполнено в сборном варианте и включает:

• капот с осевыми шарнирами — обеспечивает удобство монтажа и надёжную фиксацию;

• два гофр-рукава — гарантируют гибкость и адаптивность при установке на участках с разным углом наклона.

Фиксация устройства на проводе ВЛ осуществляется с помощью внутренних клипс ЗМИ-2, что обеспечивает:

• надёжность крепления;

• простоту и скорость монтажа;

• возможность быстрой сборки/разборки.

Ключевые технические характеристики ПЗУ-6-10кВ-ПС-2-НГ

• Номинальное напряжение ВЛ: 6−20 кВ;

• Тип крепления: внутренние клипсы ЗМИ-2;

• Конструктивная схема: сборная (капот + 2 гофр-рукава);

• Исполнение: НГ (негорючий материал);

• Совместимость: поддерживающие зажимы ПГН и ПГ указанных типов;

• Особенности конструкции: осевые шарниры на капоте.

Эксплуатационные преимущества

Упрощённый монтаж:

• осевые шарниры на капоте существенно облегчают процесс установки;

• возможность предварительной сборки компонентов;

• быстрая фиксация на проводе благодаря продуманной конструкции.

Механическая надёжность:

• прочная конструкция капота обеспечивает устойчивость к внешним воздействиям;

• стойкость к вибрациям и динамическим нагрузкам;

• длительный срок службы без потери функциональных свойств.

Универсальность применения:

• гибкость гофр-рукавов позволяет устанавливать ПЗУ на прямых и поворотных участках ВЛ;

• адаптация к различным типам поддерживающих зажимов;

• совместимость с подвесными стеклянными и полимерными изоляторами.

Оптимизация логистики и хранения:

• компактность изделия в разобранном состоянии снижает транспортные расходы;

• минимальные габариты при хранении уменьшают потребность в складских площадях;

• удобство погрузочно-разгрузочных работ благодаря облегчённой конструкции.

Эргономичность и оперативность сборки:

• предварительная комплектация элементов сокращает время монтажа на месте;

• интуитивно понятная конструкция минимизирует необходимость в специализированном обучении персонала;

• малый вес изделия облегчает работу монтажников;

• внутренние клипсы ЗМИ-2 интегрированы в гофр-рукава, что ускоряет установку.

Состав комплекта ПЗУ-6-10кВ-ПС-2-НГ

В поставку входят:

• капот птицезащитного устройства — 1 шт.;

• гофр-рукав — 2 шт.;

• средство крепления (клипса ЗМИ-2) — 6 шт.;

• руководство по эксплуатации — 1 экз. на партию.

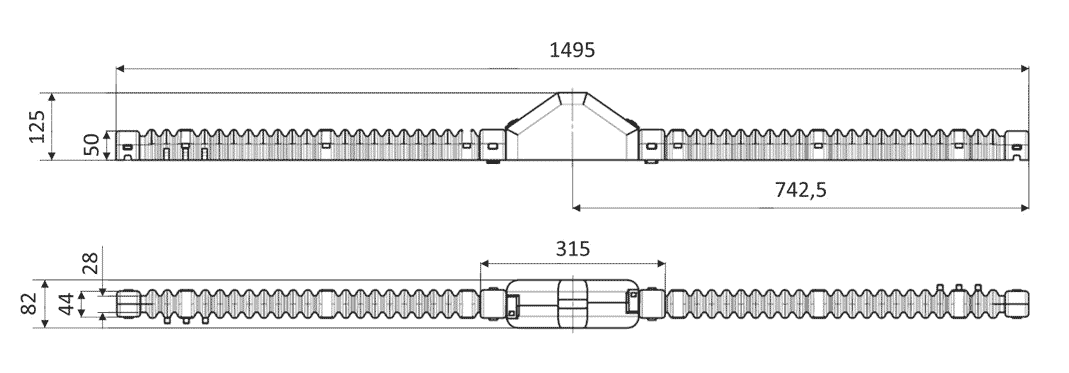

Габаритные размеры, чертеж птицезащитного устройства ПЗУ-6-10кВ-ПС-2-НГ
