Птицезащитное устройство ПЗУ-6-10кВ-У-2-НГ

Птицезащитное устройство (ПЗУ) модели ПЗУ-6-10кВ-У-2-НГ предназначено для эксплуатации на воздушных линиях электропередачи (ВЛ) с номинальным напряжением 6−20 кВ.

Устройство устанавливается:

• на штыревых изоляторах;

• с применением боковой вязки провода;

• на анкерно-угловых опорах.

Основная функция — защита птиц от поражения электрическим током при контакте с токоведущими элементами ВЛ.

Конструктивное исполнение ПЗУ-6-10кВ-У-2-НГ

ПЗУ выполнено в сборном варианте, обеспечивающем:

• оперативную сборку компонентов в единую конструкцию;

• надёжное механическое соединение элементов.

Крепление на проводе ВЛ реализуется посредством внутренних клипс типа ЗМИ-2, что гарантирует:

• простоту монтажа;

• устойчивость фиксации;

• долговечность соединения.

Совместимость с изоляторами

Устройство адаптировано для работы со следующими типами изоляторов, а также их модификациями и аналогами:

• ШФ-10, ШФ-20;

• ШС-10, ШС-20;

• ШТИЗ-10В, ШТИЗ-20В;

• ШП-10, ЛШП-10;

• ШП-20, ЛШП-20.

Характеристики ПЗУ-6-10кВ-У-2-НГ

Класс напряжения ВЛ: 6–20 кВ

Габаритные размеры устройства (мм): 1890x155x141

Ветровой район, гололёдный район: I–VII

Исполнение: УХЛ1

Масса +/- 10% (кг): 0,75

Состав комплекта: Капот–2 шт., Гофр-рукав–2 шт., Соединитель–1 шт., Средство крепления (защелка)–6 шт., Хомут-стяжка–2 шт., Руководство по эксплуатации–1 шт. на партию.

Время монтажа: до 2 минут

Эксплуатационные преимущества ПЗУ-6-10кВ-У-2-НГ

Повышенная эффективность защиты:

• конструкция обеспечивает полное перекрытие провода в промежутке между двумя изоляторами;

• сохраняется работоспособность при увеличенном расстоянии между изоляторами;

• превосходит по эффективности аналогичные решения на рынке.

Механическая надёжность:

• цельнолитой капот исключает деформацию и разрушение конструкции в процессе эксплуатации;

• высокая стойкость к внешним механическим воздействиям;

• длительный срок службы без потери функциональных свойств.

Универсальность монтажа:

• гибкость гофр-рукавов позволяет устанавливать устройство на прямых и поворотных участках ВЛ;

• адаптация к различным углам наклона и конфигурации опор;

• совместимость с разными способами крепления провода.

Оптимизация логистики:

• компактность изделия в разобранном состоянии снижает затраты на транспортировку;

• минимальные габариты при хранении уменьшают потребность в складских площадях;

• удобство погрузки и разгрузки за счёт облегчённой конструкции.

Упрощённый монтаж:

• внутренние клипсы ЗМИ-2 интегрированы в гофр-рукава, что ускоряет установку;

• предварительная комплектация элементов сокращает время сборки на месте;

• интуитивно понятная конструкция минимизирует необходимость в специализированном обучении персонала.

Эргономические характеристики:

• малый вес изделия облегчает работу монтажников;

• компактные размеры в транспортном положении упрощают перемещение и складирование;

• продуманная геометрия элементов исключает лишние операции при сборке.

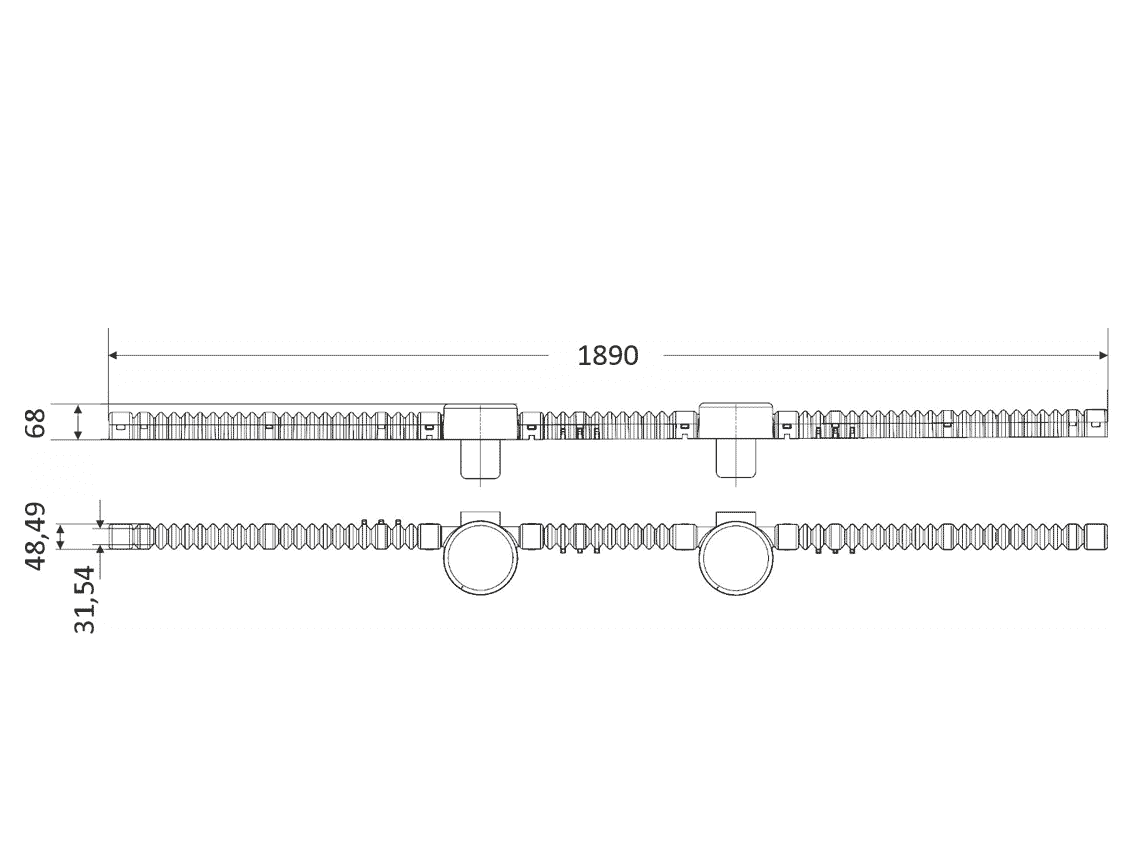

Габаритные размеры, чертеж птицезащитного устройства ПЗУ-6-10кВ-У-2-НГ
