Птицезащитное устройство ПЗУ-SH-1200-PA

ПЗУ-SH-1200-PA - это птицезащитное устройство антиприсадочного типа, разработанное для обеспечения безопасности птиц в зоне воздушных линий электропередачи (ВЛ). Функционал устройства заключается в предотвращении посадки пернатых на конструктивные элементы высоковольтных линий.

Устройство применимо на ВЛ с рабочим напряжением в диапазоне 110−750 кВ.

Зона защищаемого пространства - 1240 мм.

Увеличенный размер защищаемой зоны позволяет устанавливать меньшее количество устройств на угловые анкерные опоры на воздушных линиях электропередачи.

Устройство ПЗУ-SH-1200-PA включает следующие основные элементы:

• корпус, на котором закреплены отпугивающие элементы;

• отпугивающие элементы, смонтированные под различными углами для повышения эффективности воздействия;

• травмобезопасные наконечники, установленные на каждом отпугивающем элементе (обеспечивают защиту птиц от повреждений);

• резьбовая шпилька, встроенная в корпус устройства (позволяет регулировать расстояние между устройством и точкой крепления).

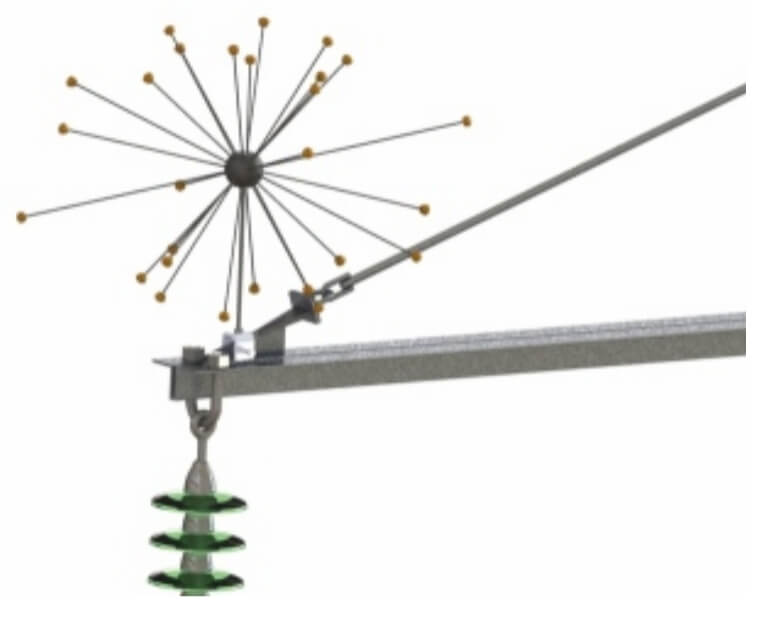

Крепление устройства к траверсе выполняется с использованием монтажной струбцины.

Особенности размещения ПЗУ-SH-1200-PA в зависимости от условий эксплуатации

Для ВЛ среднего напряжения (6 - 10 кВ):

• устройство монтируется на траверсе;

• позиционирование — строго посередине между токоведущими жилами

• при защите гирлянды подвесного изолятора;

• при защите шлейфа — устройство фиксируется непосредственно над защищаемой зоной.

Технические характеристики ПЗУ-SH-1200-PA

Установка птицезащитного устройства ПЗУ-SH-1200-PA

• устройство поставляется в сборе со стальной монтажной струбциной;

• допускается замена стальной струбцины на полимерный узел крепления (при наличии технической необходимости).

• на горизонтально ориентированную полку траверсы;

• на вертикально ориентированную полку траверсы.
