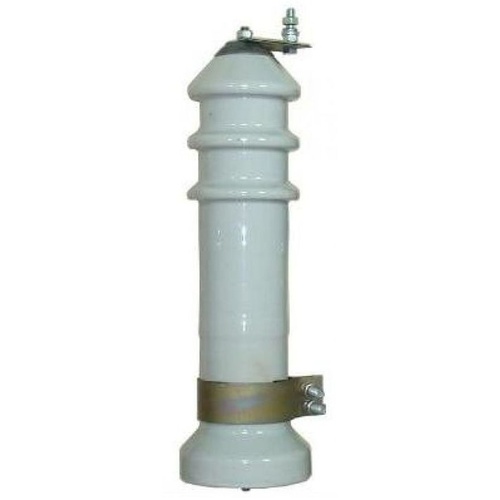

Разрядник вентильный РВО-10 У1 для защиты воздушных линий передачи электроэнергии и аппаратуры трансформаторных подстанций от кратковременных перенапряжений коммутационного или индуктивно-грозового характера. Оборудование такого типа находит применения в сетях передачи и распределения электричества на промышленных и коммунально-бытовых объектах. Вентильные разрядники рассчитаны на напряжение 10 кВ и соответствуют ГОСТ Р 53735.5 - 2009.
Особенности конструкции РВО-10У1
Основные элементы - это нелинейные резисторы последовательно соединенные с искровыми промежутками. Их надежно защищает от негативного воздействия окружающей среды герметичный фарфоровый корпус, обеспечивающий необходимую стабильность характеристик изделия. Обладающие нелинейной вольтамперной характеристикой резисторы произведены из спецматериала «Вилит».
|
1. Искровые промежутки 2. Нелинейные резисторы 3. Герметичный фарфоровый корпус |
Условия эксплуатации
Разрядник вентильный РВО-10 в климатическом исполнении У1 предназначается для использования в следующих условиях:
- температура окружающей среды находится в пределах -450С…+400С;
- воздух не содержит взрывоопасных паров/газов и токопроводящей пыли;
- относительная влажность воздушных масс при +250С – 100%;
- высота над уровнем моря не превышает 1000 м.
Технические характеристики
| Наименование параметра |
Значение
|
|---|---|
| Класс напряжения сети, кВ действующее | 10 |
| Номинальное напряжение, кВ действующее | 12,7 |
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее:
|
26 30,5 |
|
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ - не более |
48 |
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
|
43 45 |
| Выпрямленное испытательное напряжение при измерении тока утечки, кВ | 10 |
| Ток утечки, мкА | 6 |
|
Токовая пропускная способность: - 20 импульсов тока волной 16/40 мкс, кА - 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А |
5,0 75 |
| Длина пути утечки внешней изоляции, см, - не менее | 26 |
| Допустимое тяжение проводов, Н, - не менее | 300 |
| Высота, (Н), мм, - не более | 411 |
| Масса, кг - не более | 4,0 |
Вентильные разрядники РВО-10 У1 характеризуются высокой эффективностью, надежностью в эксплуатации и отсутствием необходимости в частом обслуживании. Для длительного использования устройств рекомендуется окрашивать головки болтов, удерживающих фланцы и крышки, чтобы на глазури фарфоровой крышки не появились железистые подтеки. При периодических осмотрах разрядников следует очищать поверхность фарфоровых крышек от пыли, так как ее наличие может привести к искажению распределения напряжения. Важным преимуществом изделия является его конкурентоспособная стоимость. Однако, несмотря на низкую стоимость, это устройства прошлого поколения, современным решением для защиты Вашего оборудования является ограничитель ОПН 10 кВ.
Габаритные размеры и чертеж разрядника РВО-10У1
Размеры, указанные на чертеже
| H | h |
| 411 мм | 99 мм |
