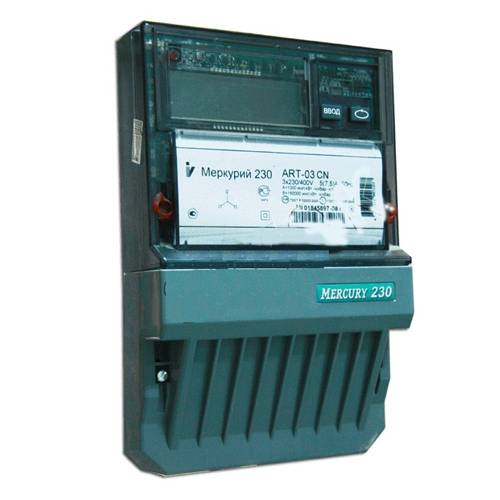

Счетчики Меркурий 230 ART-02 CLN используются автономно, а также как элементы информационно-измерительных систем, предназначенных для коммерческого и технического учета электрической энергии.
Назначение прибора
С помощью прибора осуществляется учет активной и реактивной электроэнергии, а также мощности в одном направлении в трёхфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц. Счетчик обеспечивает возможность тарифного учета по зонам суток, а также фиксацию потерь. Технические возможности прибора позволяют производить накопление данных об энергопотреблении и передачу сведений по цифровым каналам связи.
Особенности
Счетчик Меркурий 230 ART-02 CLN имеет следующие технические особенности:
- возможность подключения резервного питания;
- при любом сбое фазировки подключения токовых цепей однонаправленные счетчики продолжат функционировать, осуществляя учет в сторону роста показателей;
- автоматическое проведение самодиагностики и индикация выявленных ошибок;
- контроль за вскрытием передней панели (электронная пломба).
Производитель предоставляет на счетчик гарантию качества продолжительностью 3 года.
Расшифровка обозначения
Меркурий - торговая марка счётчика
230 - серия счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
02 - напряжение: 3*230/400, ток: 10(100)а
C - интерфейс CAN
L - технология связи PLC I
N - электронная пломба
Паспорт, документация на счетчик Меркурий 230 ART-02 CLN
|
|
|
| Меркурий 230 ART-02 CLN в каталоге производителя | Руководство по эксплуатации | Схемы подключения к сети |
Основные технические характеристики
| Наименование параметров | Величины |
|
Класс точности при измерении - активной энергии - реактивной энергии |
1,0 2,0 |
| Номинальное напряжение, В | 3*230/400 |
| Номинальный(макс) ток, А | 10(100) |
|
Максимальный ток в течении 0.5 сек, А - для IНОМ=5А - для IНОМ=10А |
150 200 |
|
Стартовый ток (чувствительность), А - для IНОМ(МАКС)=10(100)А, UНОМ=230B |
0,040 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 2 / 10 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Напряжение внешнего источника питания интерфейса для всех исполнений счётчиков М230, В | +5,5...12,5 |
| Средний ток потребления интерфейса CAN от внешнего источника питания, не более мА | 30 |
| Ток потребления при подключении резервного источника питания, А | 0,15 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
|
Скорость обмена по интерфейсу CAN |
300, 600, 1200, 2400, 4800, 9600 бит/секунду |
|
Передаточное число основного/поверочного выхода , имп/кВт, имп/кВар: для ART-02 (UНОМ 220 В, I НОМ 10 A) |
500/16000 |
|
Сохранность данных при перерывах питания, лет - постоянной информации - оперативной информации |
40 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от - 40 до +55 |
| Межповерочный интервал,лет | 10 |
| Масса | не более 1,5 кг |
| Габариты (длина, ширина, высота) | 258*170*74 мм |
| Гарантия производителя | 3 года |
Чертеж и габаритные размеры счетчика Меркурий 230 ART-02 CLN
