Счетчики Меркурий 231AT-01 I используются в качестве автономных приборов, а также как элементы информационно-измерительных систем «Меркурий-Энергоучет» и прочие.
Назначение прибора
При помощи данных приборов осуществляется коммерческий учет активной электрической энергии в одном направлении по четырем тарифам и четырехпроводной сети переменного тока. Счетчик осуществляет измерение, учет и хранение данных, а также выводит информацию на жидкокристаллический индикатор и выполняет передачу сведений по интерфейсу IrDA.
Наличие тарификатора позволяет вести учет по четырем тарифам в шестнадцати временных зонах суток.
Особенности счетчика
Счетчик Меркурий 231AT-01 I имеет следующие технические особенности:
- интерфейс IrDA;
- работа в режиме суммирования фаз «по модулю» с целью предотвращения хищения электрической энергии при сбое фазировки подключения токовых цепей;
- работа в сторону роста показателей при любом сбое фазировки подключения токовых цепей;
- наличие многофункционального гальванически развязанного импульсного выхода;
- автоматическое проведение самодиагностики и индикация выявленных ошибок;
- возможность управлять нагрузкой через внешние цепи коммутации;
- наличие электронной пломбы.
Монтаж прибора предполагает крепление на DIN-рейку.
Основные технические характеристики
| Наименование параметров | Величины |
|
Класс точности при измерении - активной энергии |
1,0 |
| Номинальное напряжение, В | 3*230/400 |
|
Номинальный(макс) ток, А |
5(60) |
|
Максимальный ток в течении 0,5 с, А - при IНОМ=5А |
150 |
|
Стартовый ток (чувствительность), А - для IНОМ(МАКС)=5(60)А |
0,020 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 0,5 / 7,5 |
| Полная мощность, потребляемая каждой цепью тока не более, В*А | 0,1 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
|
Скорость обмена, бит/секунду через инфракракрасный порт |
9600 |
|
Точность хода часов:при t=20±5°С, сек/сут. при t=-40...+55°С, сек/сут. |
±0,5 ±5,0 |
|
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:в режиме телеметрии в режиме повеки |
1000 32000 |
|
Сохранность данных при перерывах питания, лет - постоянной информации - оперативной информации |
40 10 |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | от -40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса,кг | не более 0,8 |
| Габариты (длина, ширина, высота), мм | 142*157*65 |
| Гарантия производителя, лет |
3 |
Паспорт, документация на счетчик Меркурий 231 AT-01I
|
Схемы подключения счетчика Меркурий 231 AT-01I скачать в pdf |
|
|
Руководство по эксплуатации счетчика Меркурий 231 AT-01I скачать в pdf |

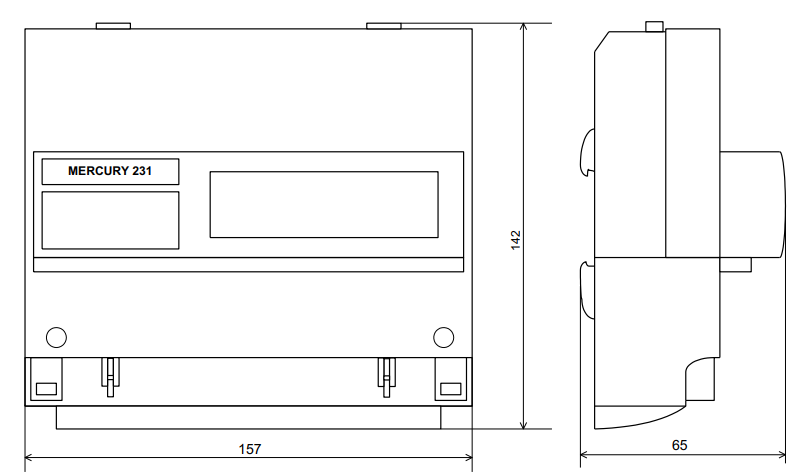

Чертеж и габаритные размеры счетчика Меркурий 231 AT-01I
Расшифровка обозначения счетчика
МЕРКУРИЙ 231 AT-0X I
МЕРКУРИЙ – торговая марка счётчика
231 - серия счётчика
A - измерение активной энергии
T - наличие внутреннего тарификатора
I - инфракрасный порт
|
0X |
Номин. напряжение, В |
Номин(базовый) ток, А |
Максимальный ток, А |
Класс точности при измерении |
|
| активной энергии | реактивной энергии | ||||
|
01 |
3*230(400) |
5 |
60 |
1,0 |
- |
