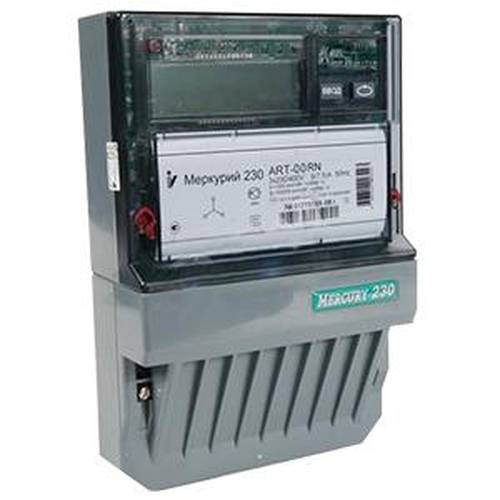

Счетчик Меркурий 230 ART-00 RN 5(7,5)А

Счетчики Меркурий 230 ART-00 RN используются автономно, а также как элементы информационно-измерительных систем, предназначенных для коммерческого и технического учета электрической энергии.

Назначение прибора

С помощью прибора осуществляется учет активной и реактивной электроэнергии, а также мощности в одном направлении в трёхфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц. Счетчик обеспечивает возможность тарифного учета по зонам суток, а также фиксацию потерь. Технические возможности прибора позволяют производить накопление данных об энергопотреблении и передачу сведений по цифровым каналам связи.

Особенности

Счетчик Меркурий 230 ART-00 RN имеет следующие технические особенности:

• возможность подключения резервного питания;
• при любом сбое фазировки подключения токовых цепей однонаправленные счетчики продолжат функционировать, осуществляя учет в сторону роста показателей;
• наличие двух гальванически развязанных импульсных входа;
• автоматическое проведение самодиагностики и индикация выявленных ошибок;
• контроль за вскрытием передней панели (электронная пломба).

Производитель предоставляет на счетчик гарантию качества продолжительностью 3 года.

Основные технические характеристики

Наименование параметров	Величины
Класс точности при измерении   - активной энергии   - реактивной энергии	0,5S 1,0
Номинальное напряжение, В	3*57,7/100
Номинальный(макс) ток, А	5(7,5)
Максимальный ток в течении 0.5 сек, А   - для IНОМ=5А   - для IНОМ=10А	150 200
Стартовый ток (чувствительность), А   - для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В	0,005
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более	2 / 10
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Напряжение внешнего источника питания интерфейса для всех исполнений счётчиков М230, В	+5,5...12,5
Средний ток потребления интерфейса RS485 от внешнего источника питания, не более мА	30
Ток потребления при подключении резервного источника питания, А	0,15
Количество тарифов	4
Количество тарифных сезонов (месяцев)	12
Скорость обмена по интерфейсу RS485	300, 600, 1200, 2400, 4800, 9600 бит/секунду
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:для ART-00 (UНОМ 57,7 В, I НОМ 5 A)	5000/160000
Сохранность данных при перерывах питания, лет    - постоянной информации    - оперативной информации	40 10
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С	от - 40 до +55
Межповерочный интервал,лет	10
Масса,кг	не более 1,5
Габариты (длина, ширина, высота), мм	258*170*74
Гарантия производителя, лет	3

Паспорт, документация на счетчик Меркурий 230 ART-00 RN

Меркурий 230 ART-00 RN в каталоге производителя	Руководство по эксплуатации	Схемы подключения к сети

Чертеж и габаритные размеры

Расшифровка обозначения счетчика

МЕРКУРИЙ 230ART-XX RN

МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора

XX – модификации, подразделяемые по току, напряжению и классу точности.

XX	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А	Класс точности при измерении
				активной энергии	реактивной энергии
00	3*57,7(100)	5	7,5	0,5S	1,0

R - интерфейс RS 485
N - электронная пломба
