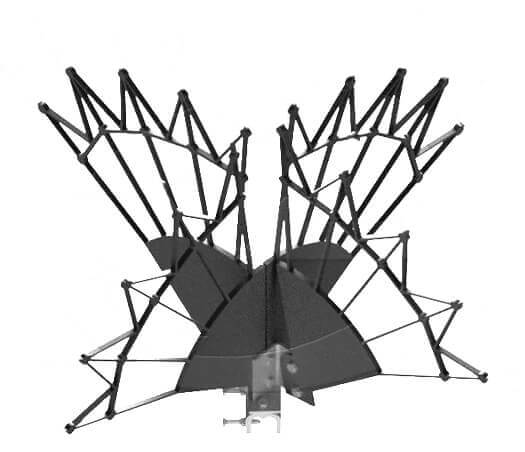

Устройство защиты птиц ЗП-АП5-2

ЗП-АП5-2 устройство защиты птиц антиприсадочного типа разработано для решения двух важных задач:

• Предотвращение загрязнения изоляторов продуктами жизнедеятельности птиц
• Защита птиц от поражения электрическим током на высоковольтных линиях напряжением от 6 до 750 кВ

Устройство монтируется на траверсе ЛЭП в непосредственной близости от полимерных изоляторов или гирлянд из стеклянных изоляторов.

Принцип действия основан на создании зоны, недоступной для посадки птиц вблизи изоляторов. Механизм защиты реализуется двумя способами:

• Физическое препятствие при попытке приземления
• Естественный отпугивающий эффект благодаря колебаниям устройства под действием ветра

Технические характеристики устройства защиты птиц ЗП-АП5-2

• Класс напряжения ВЛ: 6 - 750 кВ

• Ветровой район, гололедный район: I - VII

• Исполнение: УХЛ1

• Материал изготовления: атмосферостойкий пластик

• Соответствие стандартам ПАО «Россети» (СТО 34.01-2.2-011-2015)

• Производство осуществляется согласно техническим условиям ТУ 3449-001-52819896-2013

Ключевые особенности конструкции устройства защиты птиц ЗП-АП5-2

Конструкция оснащена специальными полимерными лучами с плавными закруглениями, которые полностью исключают риск травмирования птиц при контакте или попытке приземления.

Изделие создано с учётом всех требований ПУЭ и способно противостоять сильным ветрам и обледенению. Корпус выполнен из особого пластика, устойчивого к:

• воздействию ультрафиолета (гарантированный срок службы — 40 лет);

• осадкам любого типа;

• перепадам температур (от −60 °C до +50 °C);

• возгоранию;

• электрической дуге и трекингу.

Металлические элементы крепления защищены цинковым покрытием.

Прибор создаёт обширную защитную зону, которая простирается вдоль всей траверсы.

Благодаря универсальному крепёжному механизму типа «струбцина» устройство можно надёжно зафиксировать как на горизонтальных, так и на вертикальных элементах траверсы независимо от их сечения.

Габаритные размеры, чертеж устройства ЗП-АП5-2
