Назначение

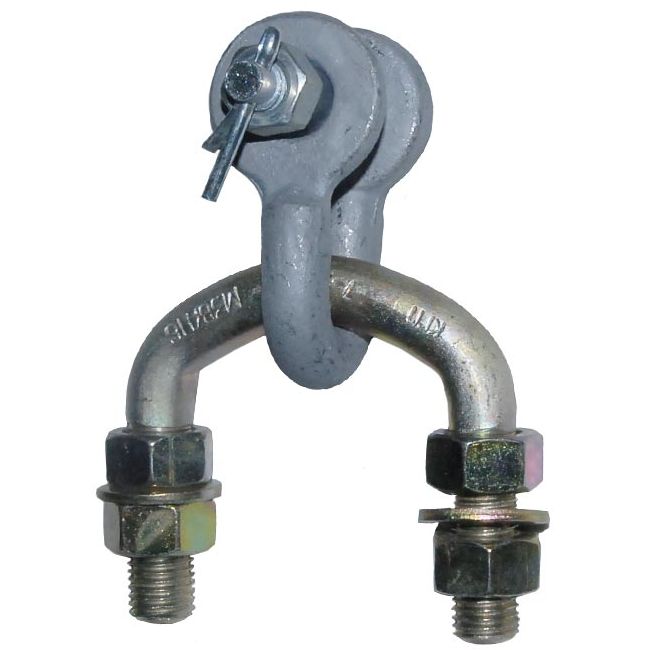

Узел крепления КГП-12-1 для крепления изолирующих подвесок, расположенных в перпендикулярных плоскостях. Используются при креплении проводов и грозотросов к траверсам опор в комплекте со сцепной арматурой имеющей разрушающую нагрузку 120 кН. Применение этой арматуры снижает механические напряжения в подвесках и, соответственно, в проводах. В комплект узла крепления входит скоба СК-12-1а.
КГП-12-1 выполнен из качественной стали с антикоррозионным покрытием и соответствует ТУ-3449-001-52814896-2010.
Габаритные размеры, чертеж
Размеры, указанные на чертеже, мм:
| D | D1 | d | H | H1 | L | L1 | S |
|---|---|---|---|---|---|---|---|
| 20 | 21,5 | 22 | 104 | 174 | 80 | 117 | 12-16 |
Технические характеристики узла крепления КГП-12-1
Цифра «12» в обозначении изделия означает, что разрушающая нагрузка (масса свободно подвешенного груза) составляет 120 кН или 12 тонн. Узлы крепления КГП-12-1 отлично справляются с динамическими нагрузками вызывающими вибрацию при сильном ветре. Изделия изготавливаются из высококачественной стали, дополнительно оцинкованы для защиты от коррозии.
|
|
| Сертификат соответствия ГОСТ Р | Узел крепления КГП-12-1 в каталоге, pdf |
