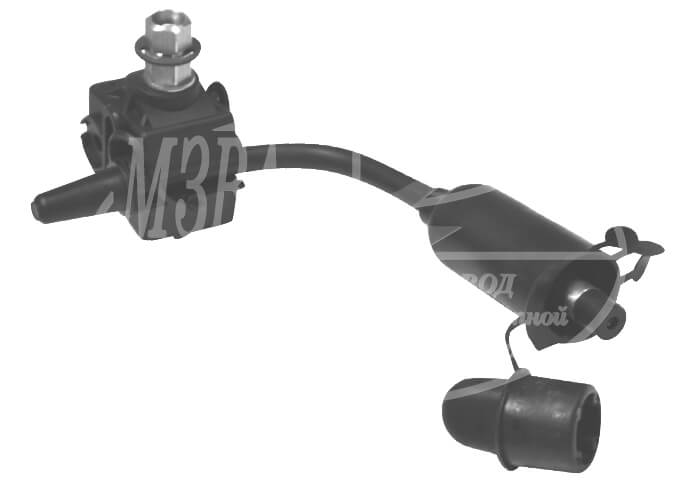

Зажим для временного заземления ZVZ 481M

Зажим для временного заземления ZVZ 481M применяется при работе с воздушными линиями электропередачи (ВЛИ) при реализации трёх основных функций:

• измерения электрического напряжения;

• создания короткого замыкания;

• обеспечения защитного заземления.

Для работы с зажимами ZVZ 481M используются приспособления:

• закорачивающие устройства (UZK-5, UZK-6, UZK-7, M5D, M6D, M7D);

• устройства заземления (UZM);

• универсальные устройства (UZMK-5, UZMK-6, UZMK-7).

Монтаж производится на токопроводящих и нулевых проводах самонесущего изолированного провода (СИП). Зажимы ZVZ 481M устанавливаются на постоянной основе — на весь период эксплуатации линии, как правило, в начальной и конечной точках.

Конструкция ZVZ 481M предусматривает удобный доступ к контактному элементу: для этого необходимо снять защитную изоляцию. Бронзовый штекерный контакт зажима оснащён специальным отверстием, позволяющим проверять отсутствие напряжения.

Особенность конструкции — наличие нижней части зажимов ZVZ 481M с возможностью фиксации при помощи ключа S17. Это значительно упрощает процесс затяжки крепёжных болтов.

Производство осуществляется в соответствии с техническими условиями ТУ 3449-004-52819896-2010.
