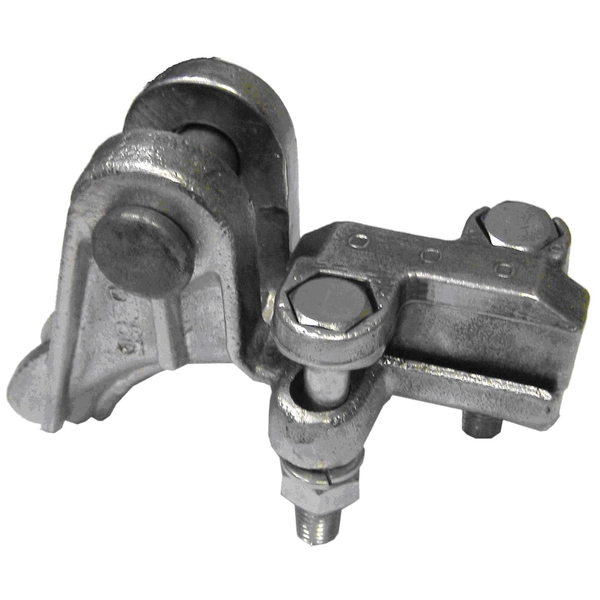

Назначение зажимов НБ-60/11-16
Болтовой натяжной зажим НБ-60/11-16 используется для алюминиевых, сталеалюминиевых, медных и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор. Разрушающая нагрузка данной арматуры составляет 60 кН, что соответствует массе свободно подвешенного груза в 6 тонн. Механическая прочность, достаточная для нормального функционирования зажима НБ-60/11-16, сохраняется и в условиях динамических нагрузок.
Технические характеристики
| Наименование зажима | Марка провода | Разрушающая нагрузка, не менее | Масса | |
| Неизолированного по ГОСТ 839-80 | Защищенного по ГОСТ 31946-2012 | |||
| НБ-60/11-16 |
А95 А120 А150 АС70/11 АС95/16 АС120/19 АС120/27 |
СИП-3 1х70 СИП-3 1х95 СИП-3 1х120 |
60,0 кН | 0,65 кг |
Габаритные размеры, чертеж зажима НБ-60/11-16
Особенности конструкции
Зажим НБ-60/11-16 имеет корпус и прижимную плашку из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Данная конструкция не требует применения алюминиевой прокладки и не повреждает провода. Благодаря оптимальной конструкции прижимной плашки значительно облегчен монтаж зажима. Требуется снятие изоляции с защищённых проводов в месте установки наложения зажима. Изготавливается по ТУ 34449 -001-52819896-2010.
Сертификат соответствия на натяжной зажим НБ-60/11-16 и каталог
|
|
| Сертификат соответствия ГОСТ Р | Натяжной зажим НБ-60/11-16 в каталоге, pdf |
