Птицезащитное устройство ПЗУ-6-10кВ-НБ-2-НГ

Птицезащитное устройство ПЗУ-6-10кВ-НБ-2-НГ предназначено для эксплуатации на воздушных линиях электропередачи (ВЛ) с номинальным напряжением 6−20 кВ.

Основные функции:

• предотвращение поражения птиц электрическим током при контакте с токоведущими элементами ВЛ;

• электрическая изоляция натяжных зажимов от внешних воздействий;

• исключение возможности присадки птиц на защищаемые элементы за счёт антиприсадочного гребня.

Область применения и условия монтажа ПЗУ-6-10кВ-НБ-2-НГ

Устройство устанавливается:

• на натяжных зажимах различных типов;

• непосредственно на проводе ВЛ;

• на прямых и поворотных участках трассы ВЛ.

Поддерживаемые типы натяжных зажимов:

• НЗ-2-7;

• PAZ 3;

• НБ-44/5,6-16;

• НБ-2-6, НБ-2-6А;

• НБ-60/11-16;

• НЗ-60/11-17;

• НКК-60/4-10;

• НКК-120/11-14,
  а также их конструктивные аналоги.

Конструктивное исполнение

ПЗУ-6-10кВ-НБ-2-НГ выполнено в сборном варианте и включает следующие ключевые элементы:

• изолирующий корпус — обеспечивает электрозащиту натяжного зажима;

• антиприсадочный гребень — перекрывает технологические прорези в футляре, препятствуя посадке птиц;

• два гофр-рукава — гарантируют гибкость и адаптивность при монтаже на участках с разным углом наклона;

• внутренние клипсы ЗМИ-2 — предназначены для надёжной фиксации устройства на проводе ВЛ.

Конструктивные особенности:

• регулируемая длина спиц (корректируется путём подрезки);

• интегрированные в гофр-рукава клипсы ЗМИ-2 для упрощения монтажа;

• компактная разборная конструкция для удобства транспортировки.

Ключевые технические характеристики ПЗУ-6-10кВ-НБ-2-НГ

• Номинальное напряжение ВЛ: 6−20 кВ;

• Тип крепления: внутренние клипсы ЗМИ-2;

• Конструктивная схема: сборная (изолирующий корпус + антиприсадочный гребень + 2 гофр-рукава);

• Исполнение: НГ (негорючий материал);

• Совместимость: указанные типы натяжных зажимов и их аналоги;

• Регулируемость: длина спиц настраивается подрезкой;

• Габаритные размеры в собранном виде: 1530×98×88 мм;

• Масса: не более 0,72 кг.

Эксплуатационные преимущества

Защитные свойства:

• изолирующий корпус полностью экранирует натяжной зажим от контакта с птицами;

• антиприсадочный гребень эффективно закрывает технологические отверстия, исключая присадку птиц.

Удобство монтажа и эксплуатации:

• внутренние клипсы ЗМИ-2, встроенные в гофр-рукава, ускоряют установку;

• возможность монтажа без отключения напряжения на линии;

• допустимость дистанционной установки с применением изолирующей штанги;

• предварительная комплектация элементов сокращает время сборки на объекте.

Универсальность применения:

• гибкость гофр-рукавов позволяет монтировать ПЗУ на прямых и криволинейных участках ВЛ;

• совместимость с широким спектром натяжных зажимов;

• регулируемые спицы обеспечивают точную адаптацию под конкретные условия монтажа.

Оптимизация логистики и хранения:

• компактность в разобранном состоянии снижает затраты на транспортировку;

• минимальные габариты при хранении экономят складские площади;

• удобство погрузочно-разгрузочных операций благодаря облегчённой конструкции;

• малый вес упрощает перемещение и складирование.

Эргономичность и надёжность:

• интуитивно понятная конструкция минимизирует потребность в специализированном обучении персонала;

• высокопрочные материалы устойчивы к атмосферным воздействиям и механическим нагрузкам;

• длительный срок службы без потери функциональных характеристик.

Состав комплекта ПЗУ-6-10кВ-НБ-2-НГ

В поставку входят:

• изолирующий корпус с антиприсадочным гребнем — 1 шт.;

• гофр-рукав — 2 шт.;

• средство крепления (клипса ЗМИ-2) — 6 шт.;

• руководство по эксплуатации — 1 экз. на партию;

• комплект регулируемых спиц с возможностью подрезки.

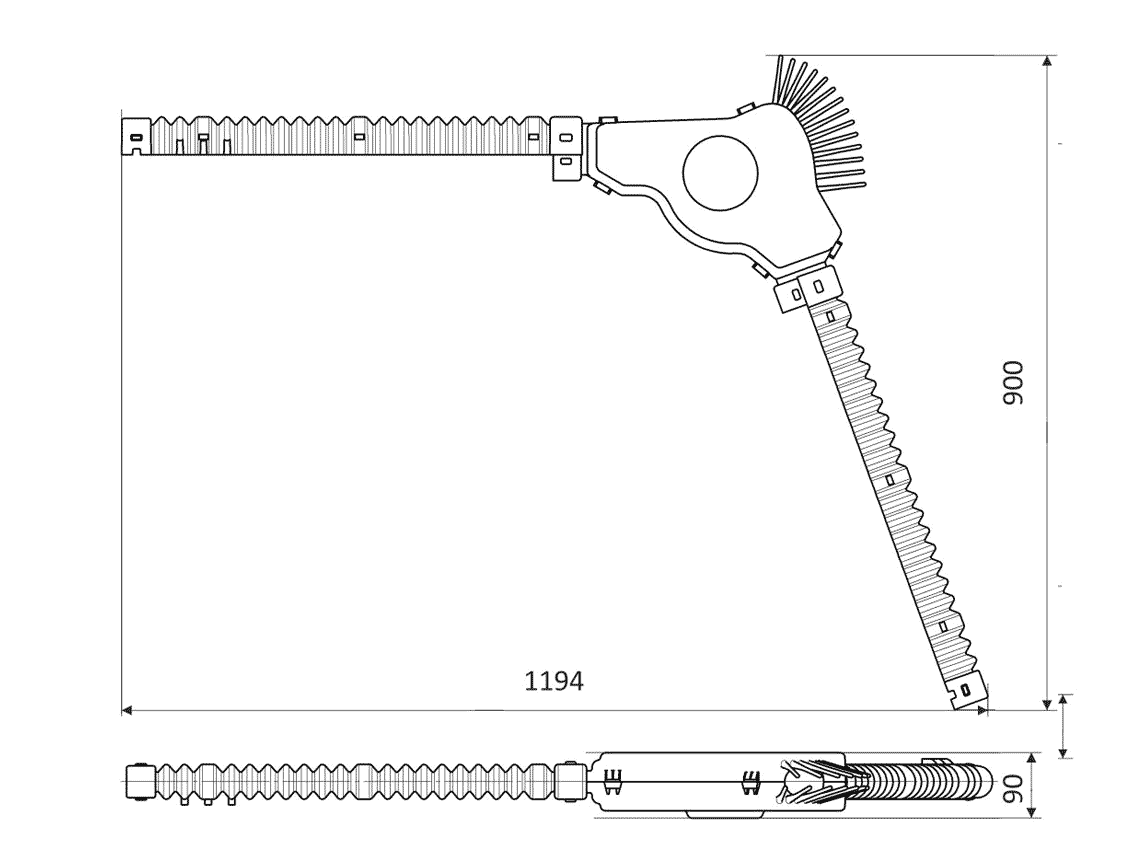

Габаритные размеры, чертеж птицезащитного устройства ПЗУ-6-10кВ-НБ-2-НГ
